・組み込み、使用はお客様の責任で行ってください。
・本製品は3Dプリンターによる製造のため、組み込み先の製品との相性や個体差によりすり合わせが必要な場合があります。
・初期不良を除き、組み込み・使用による破損は、原則無償修理・交換いたしません。
 ※破損箇所や状況により判断させていただきますので、お気軽にご相談ください。


組み込み手順

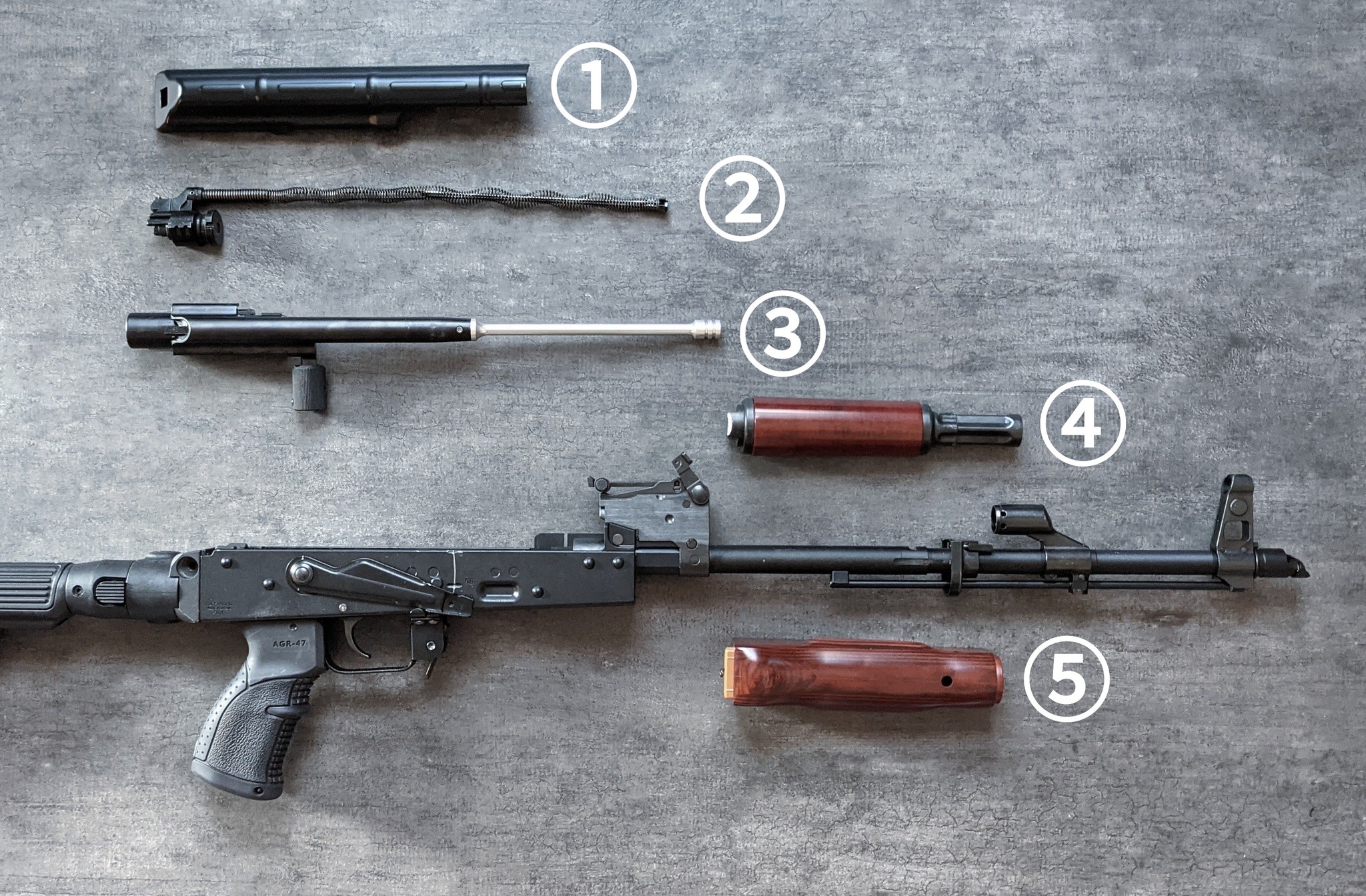

1. ①〜③のパーツを順に外します。

(説明書を参考に外してください)


2. ④のアッパーハンドガードを外します。

(フロントサイトのレバーを上に上げて、アッパーハンドGUARD後部を持ち上げると外れます)


3. ⑤のロワーハンドガードを外します。

(フロントの留め金にあるレバーを前側に倒すと外れます)

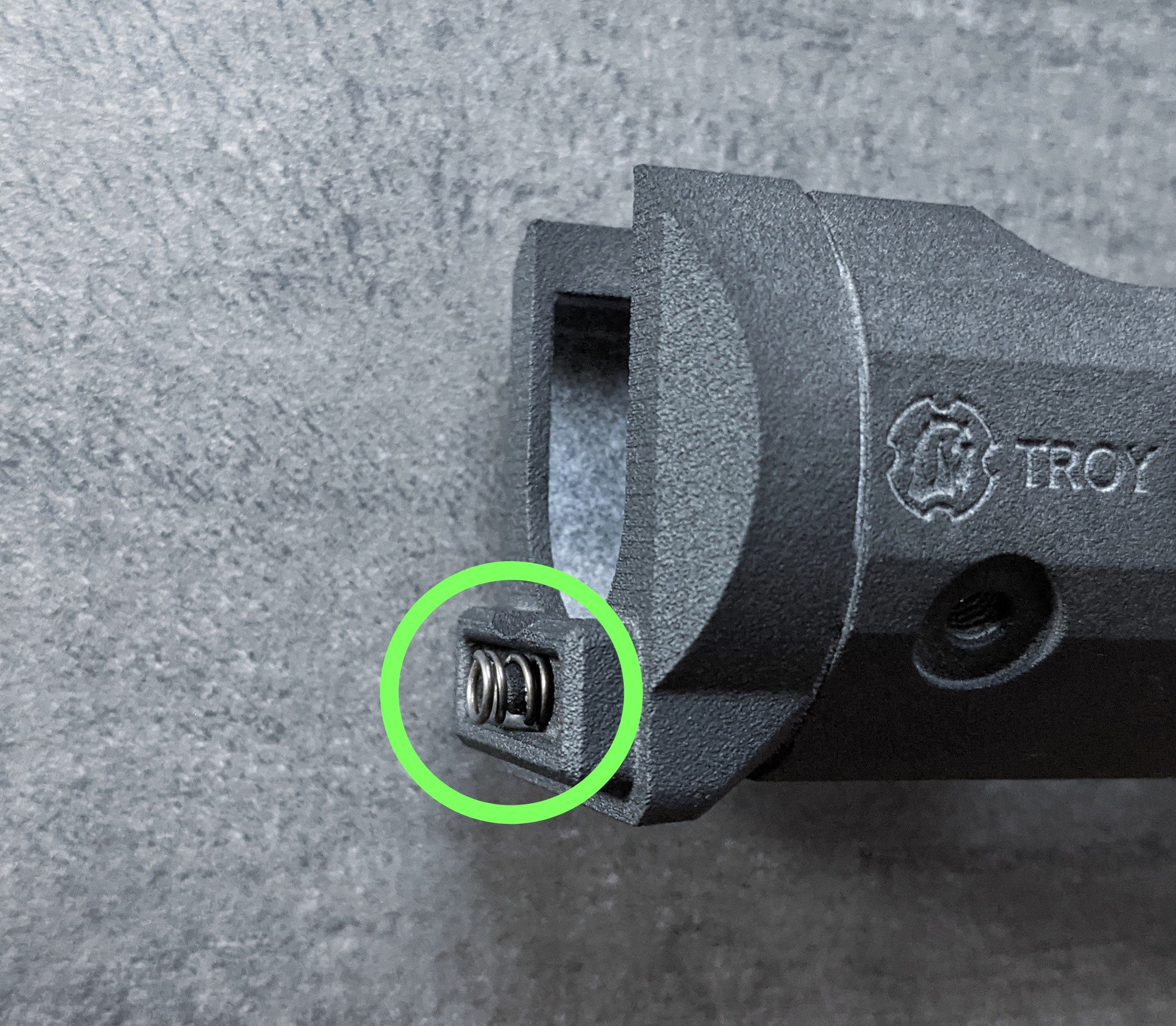

4. 純正ハンドガード後部に付いたスプリングを外し、TROYタイプハンドガードの後部に取り付けます。


5. 分解の逆の手順で組み立ててください。


注意事項


・3Dプリンター製のため表面に積層痕や荒い箇所がある場合があります。

・M-LOKマウントを取り付けるとキズや塗装剥げが起きる場合があります。

・強度は通常使用を想定しております。強度の高いナイロン製(PA12GB)ですが、落下など過度な衝撃を与えると破損する場合があります。

・破損がある場合、安全のため使用しないでください。

・塗装剥げの補修にはアサヒペン 高耐久スプレー(つや消しブラック)をお勧めいたします。
