注意事項

組込手順

※メカボを取り出すところまでは、ネットにある記事やYoutube動画が上がっていますので、こちらをご参考下さい。

ご不明な点がありましたらお問い合わせください。

1. メカボックスの上部についているダミーボルトカバーを外します。

 ※シャフトについている前か後ろどちらかのEリングを外すすと、シャフトが抜け、一式が外れます。

メカボックスのリコイルスプリングを外します。

2. 緑丸のネジを外し、蓋を外します。

3. メカボックスを固定しているネジを外し、メカボックスの蓋を外します。

※ピストンスプリングにご注意ください。

※ギアのシムを無くさないように、入れ替えるなどしないようにご注意ください。

※下記のネジは外す必要がありません。

4. 本製品(ショートストロークトリガーリンク)を取り付けます。

※画像◯にあるリンクパーツと置き換えます。反時計回りに回転させると外れます。

5. 一度メカボ蓋を閉じて、トリガー付近のネジを締め、トリガーを引いてスイッチがきちんと押されるか確認します。

基本的にそのままで大丈夫かと思いますが、もしトリガーを引いてスイッチの感触がない場合は、下記のチェックをします。

--------------------------

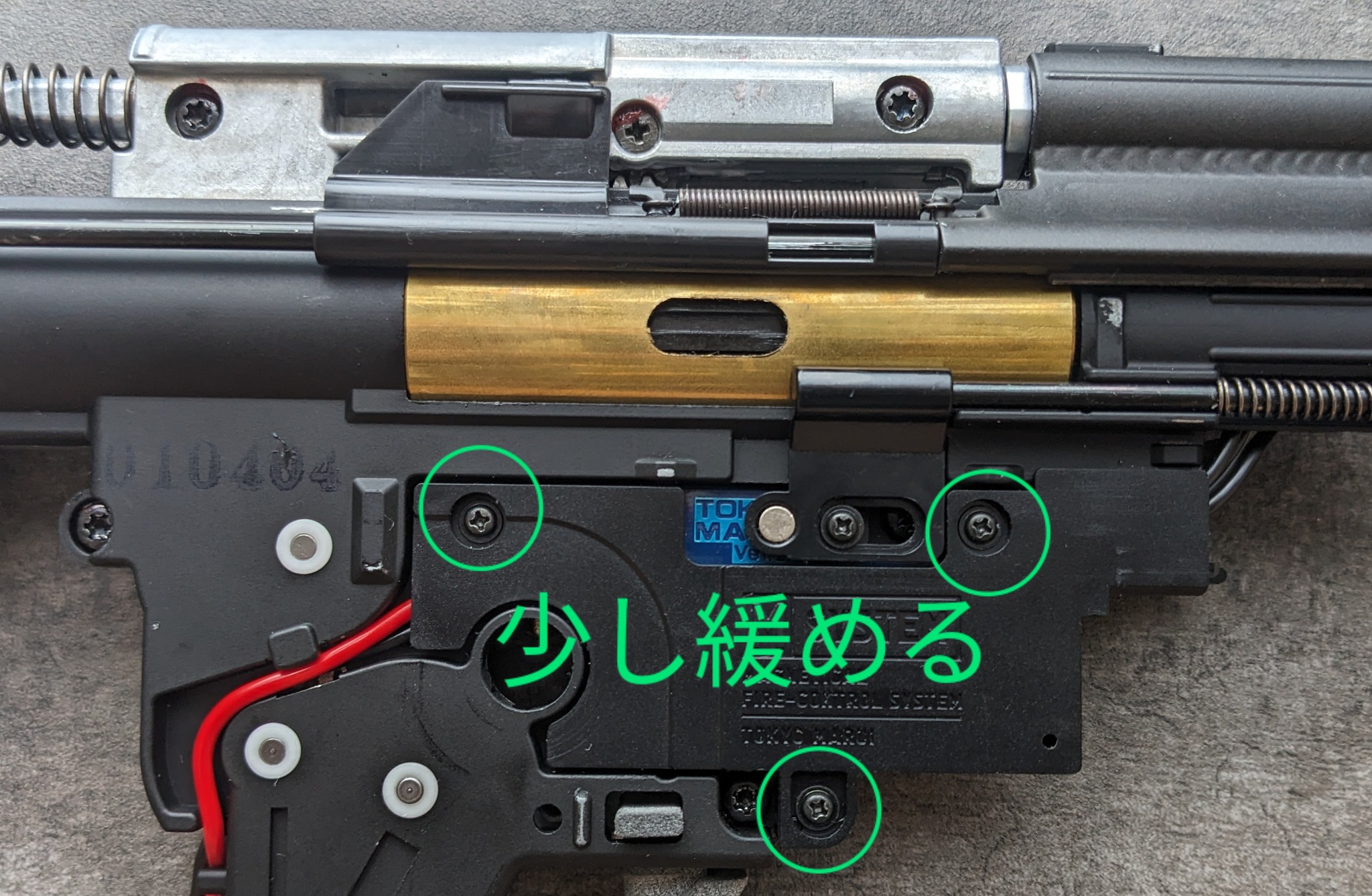

下記画像のネジを少し緩め、基板を少し浮かせます。

浮かせたり押さえるたびにスイッチが押される場合、①の調整をしてください。

全くスイッチに反応がない、ネジを締めてトリガーを引いてもスイッチが押されない場合は②の対処をしてください。

①メカボを閉じただけでスイッチがカチッと鳴り、スイッチが押されてしまう場合は緑線の箇所を0.1〜0.2mmずつ削ります。

※0.1〜0.2mmでもかなり変化があるため、削った都度、メカボックスを閉じて確認してください。

②トリガーを引いてもスイッチが押されない場合は黄色線の箇所を0.1〜0.2mm削ります。

※0.1〜0.2mmでもかなり変化があるため、削った都度、メカボックスを閉じて確認してください。

6.トリガーを引いてきちんとスイッチの感触があれば、メカボのネジをすべて締め、逆順で全て組み立てて完成です。

※アッパーレシーバー取り付け時の注意
