注意事項

・組込・使用はお客様の責任で行って下さい。

・3Dプリント製のため、若干のすり合わせが必要な場合があります。

・積層痕が見られる場合があります。

・破損があった場合は使用を中止してください。

・パーツが必要な場合はご依頼下さい。

組込手順

※純正ネジのほとんどは移植するため、どこのネジがわかるようにしておいて下さい。

1. テイクダウンをし、リアサイト固定ネジを外してボルトを抜き、ネジ受けを外します。

2. チャンバー下部のネジを外し、前側に抜き取ります。

左右のネジを外し(移植しません)、チャンバー一式を取り出します。

インナーバレルの長さは117mmまでが推奨です。

120mm以上はマズルからはみ出します(使用は可能です)

3. 本製品の後ろ側からチャンバー一式を入れ、チャンバー下部のネジを移植して固定します。

4. リアサイト固定ネジ受けを下からはめ込みます。

※ボルト内脱落防止で少し固めになっています。

5. ボルトをレシーバーに挿入します。

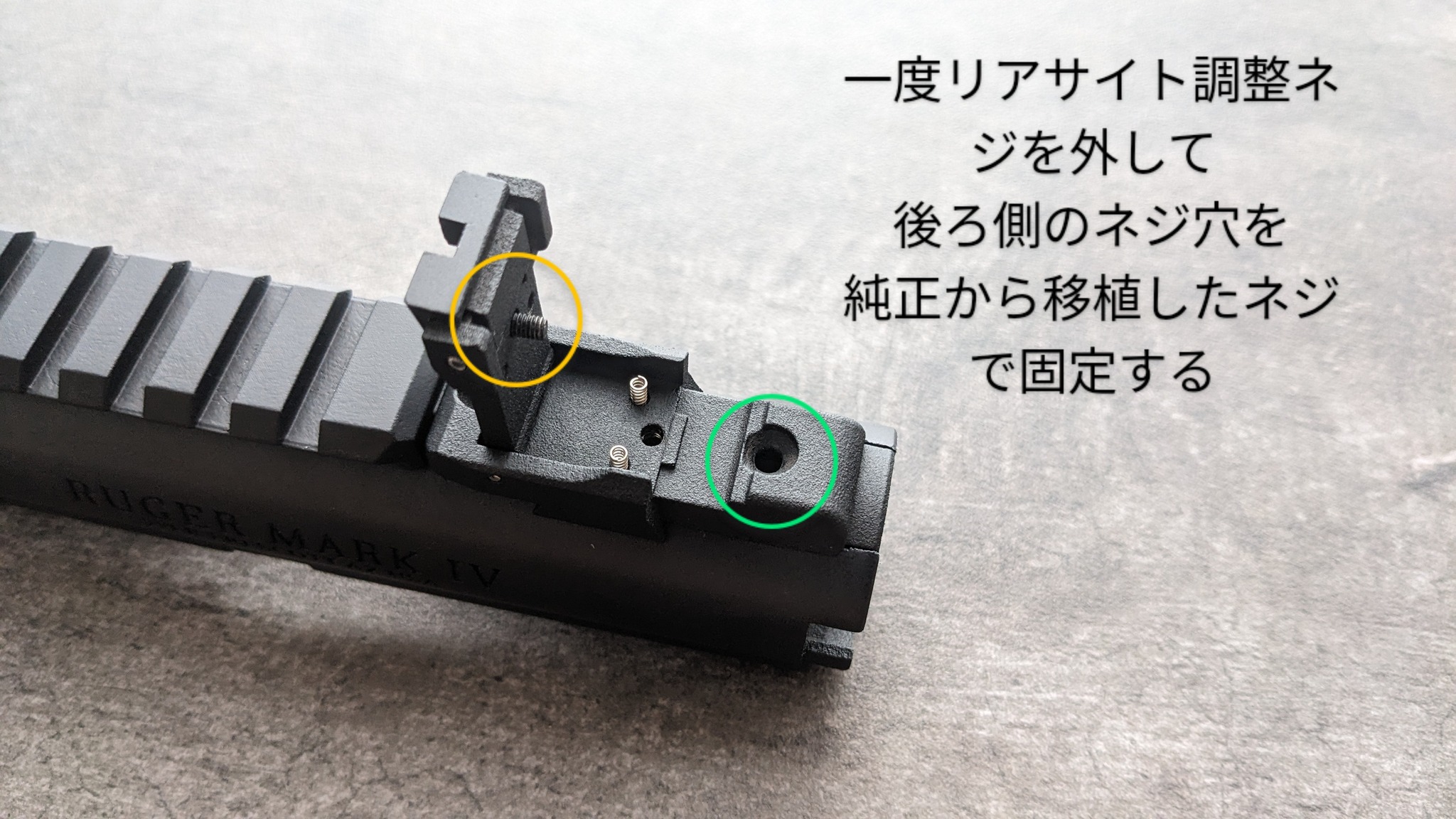

6. リアサイト調整ネジ(Y軸)を一度外し(スプリングにご注意ください)、レシーバーに取り付けます。

リアサイト後部に、純正リアサイト固定ネジを移植して固定します。

※ネジを押し込むとネジ受けが外れて落ちるので、軽く乗せてネジを回して下さい。

7. リアサイト調整ネジを再び締めて固定します。

※スプリングが凹みにハマっているか確認して下さい

8. リアサイト前側のネジ穴に、純正リアサイト固定ネジを移植して固定します。

※ネジを押し込むとネジ受けが外れて落ちるので、軽く乗せてネジを回して下さい。

9. フロントサイトをはめ込み、純正フロントネジを移植して固定します。

10. ロワーと結合させて完成です！

リアサイトの調整

UPの方向に回すと、着弾点が上がります。

目盛り一つ分の角度で、約1MOA動きます。

40MOA以上のの調整幅がありますが、緩めすぎるとネジが外れるのでご注意ください。

Lの方向に回すと着弾点が左に動きます。

縦と同じくらいの角度で約1MOA動きます。
