注意事項


・組み込みはお客様の責任で行ってください。

・本製品は3Dプリンターによる製造のため、組み込み先の製品との相性や個体差によりすり合わせが必要な場合があります。

・初期不良を除き、組み込み・使用による破損は、原則無償修理・交換いたしません。

 ※破損箇所や状況により判断させていただきますので、お気軽にご相談ください。

・ロットにより、画像と実際の形状が異なる場合があります。

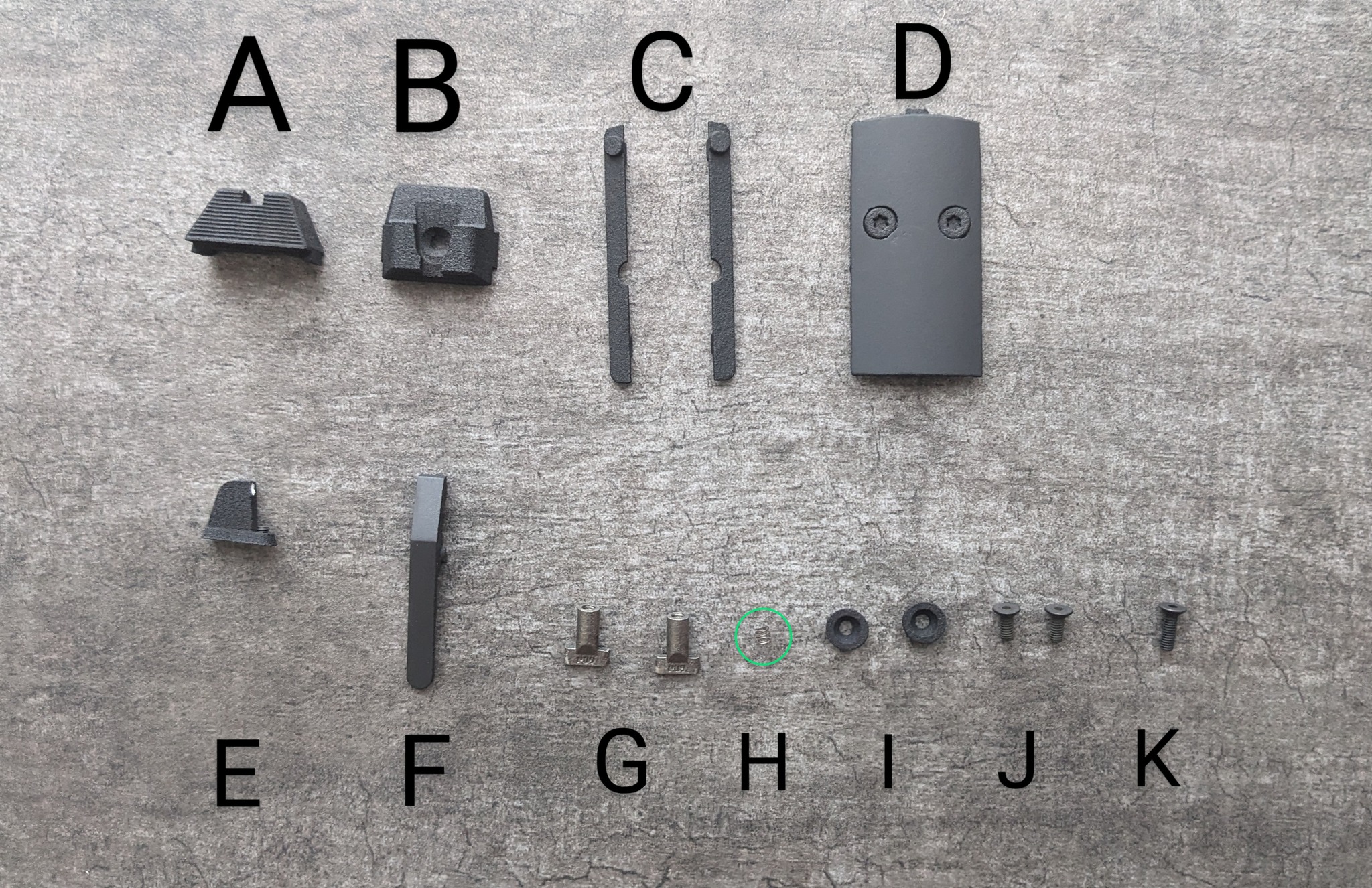

付属品


組込手順


1. 純正スライドをフレームから取り出します。


2. バレル・リコイルスプリングを外します。

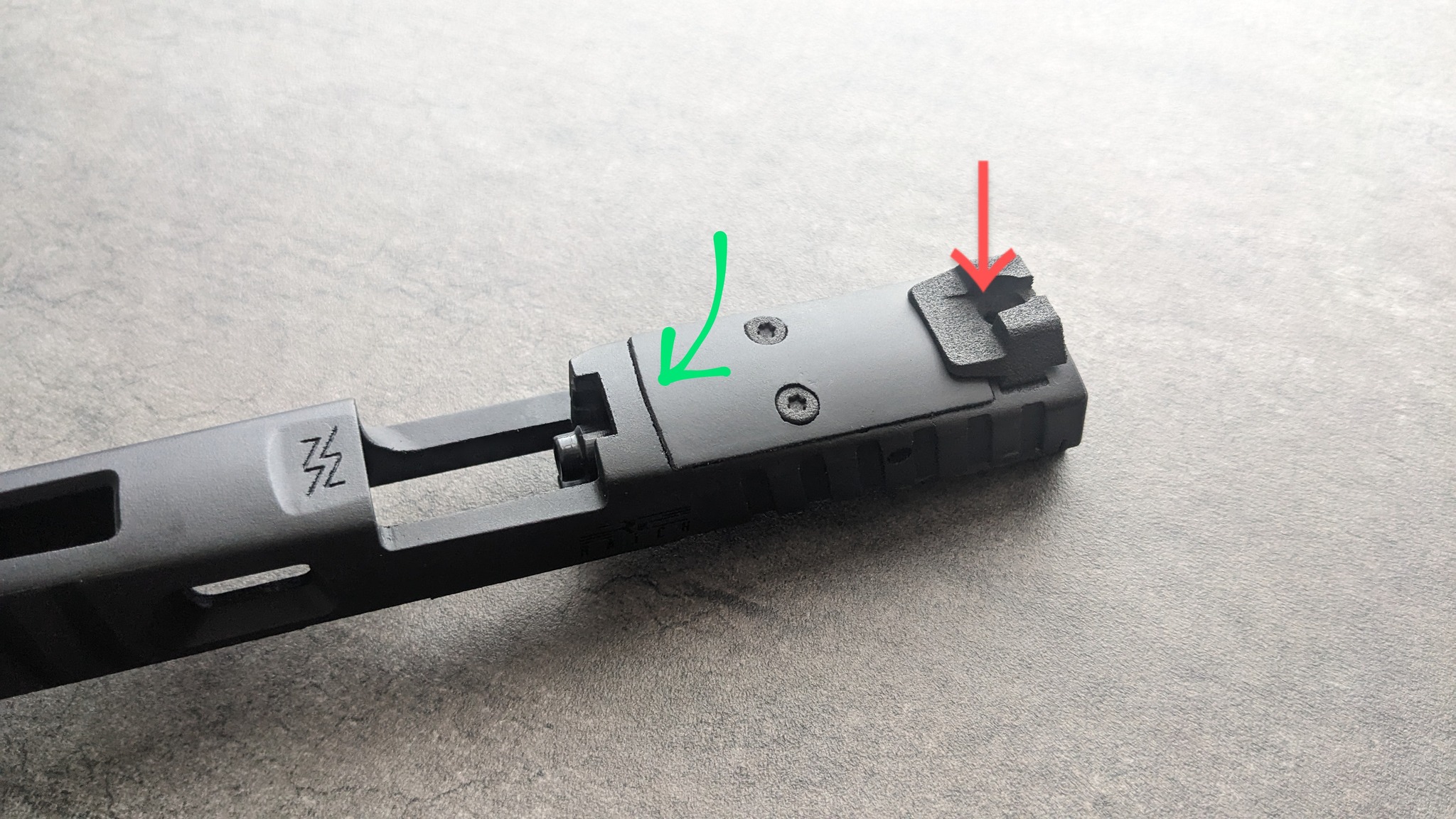

3. リアサイト上部のネジ、スライド後部のネジを外し、ブリーチを下へ外します。

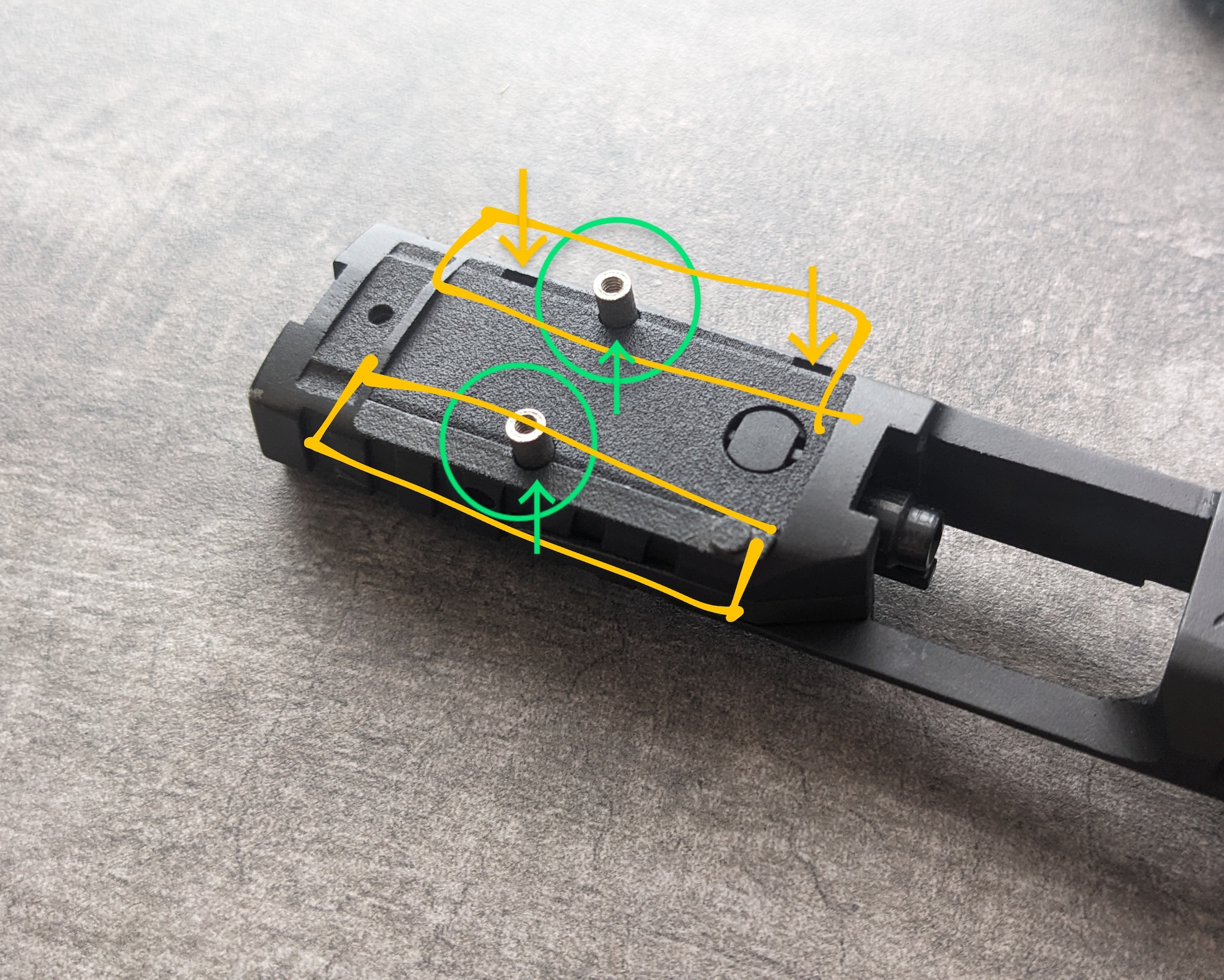

4.  本製品のスライドに、Gのネジ受けをスライド下から取り付けます。「凸」の形状がスライド内側の凹みにハマります。

Cをスライド上部から取り付けます。


※ドットサイトを使用しない場合はスキップしてください


5. エキストラクタースプリング(H)※紛失にご注意ください、エキストラクター(F)を取り付けます。

エキストラクターは画像のように前から入れます。


6. ブリーチ一式をスライドに組込みます。

前後に傾かないように真っ直ぐ入れます。


7. ダミーファイアリングピンストップと取り付けネジを移植して固定します。


8. ドットサイトを取り付け、ネジスペーサー(I)を被せてから、ネジ(J)でドットサイトを固定します。

※ドットサイトを使用しない場合はスキップしてください


9. リアサイト(A)をリアサイト固定ネジ(K)で取り付けます。

ドットサイトを使用しない場合はマウントカバー(D)を取り付け、リアサイト(B)をリアサイト固定ネジ(K)で固定します。


10. フロントサイト(E)を取り付けます。

ドットサイトを使用しない場合は純正フロントサイトを移植します。


11. アウターバレル、リコイルスプリングを取り付け、フレームに組めば完成です!


※組み込んだのち、マガジンを入れずに 必ず一度手でスライドを引き、問題なくスライドが後退するか等、動作を確認してください。
