注意事項

・組込み、使用はお客様の責任で行ってください。

・3Dプリンター品のため、積層痕や造形跡がある場合がございます。

・寸法に個体差がある場合がございますので、形状や相性によってはすり合わせが必要になります。

・ご不明な点などありましたら、お気軽にご相談ください。

組込手順

チャンバー組込

1. 前側のレシーバーピンを抜き、チャージングハンドルのレバーを押しながらアッパーレシーバーを前側に抜きます。

2. チャンバー一式をを後ろへ抜きます。

3. チャンバーから各種パーツを取り外します。

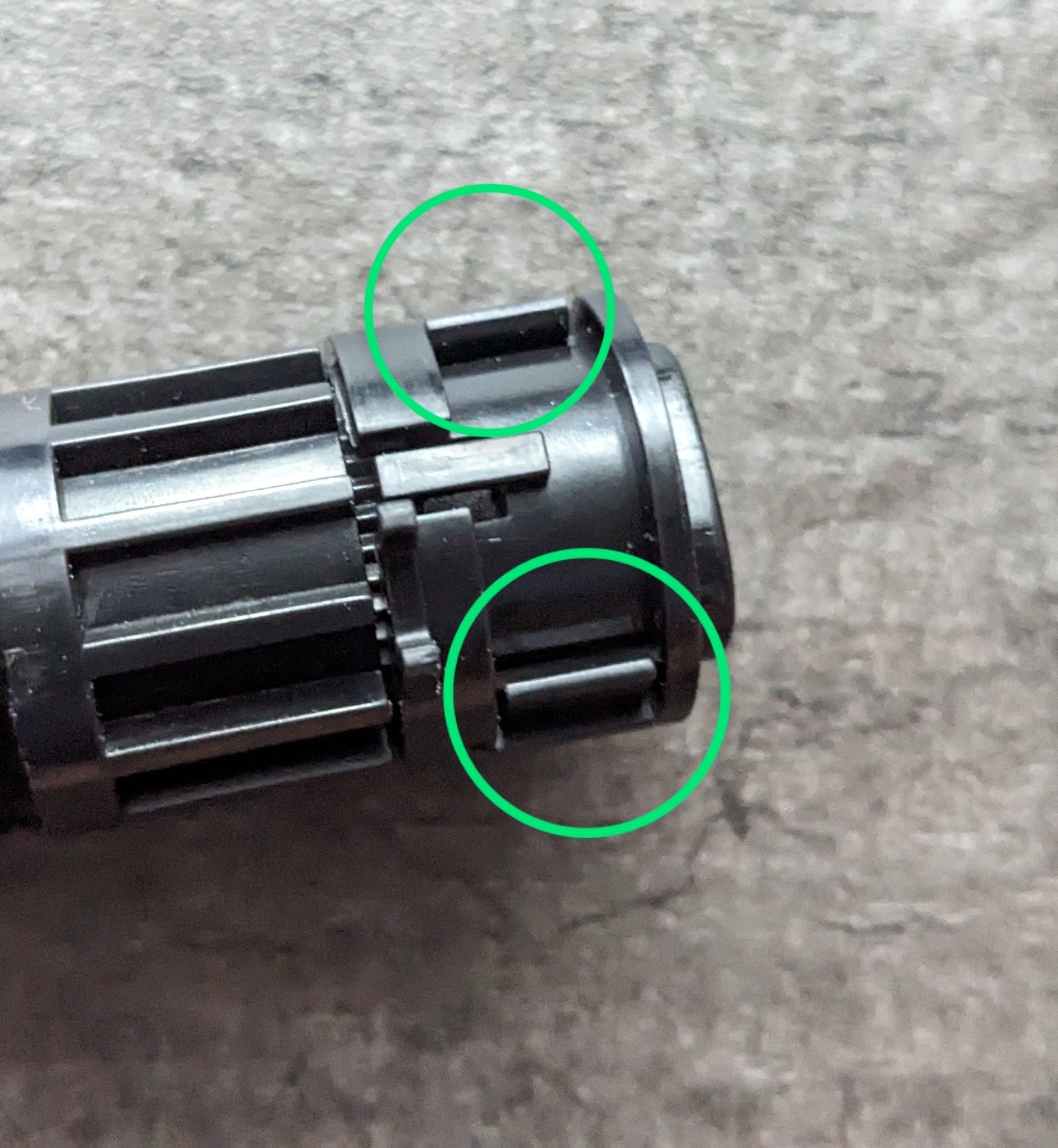

ホップダイヤルは画像◯のツメを広げるとカバーを外せます。

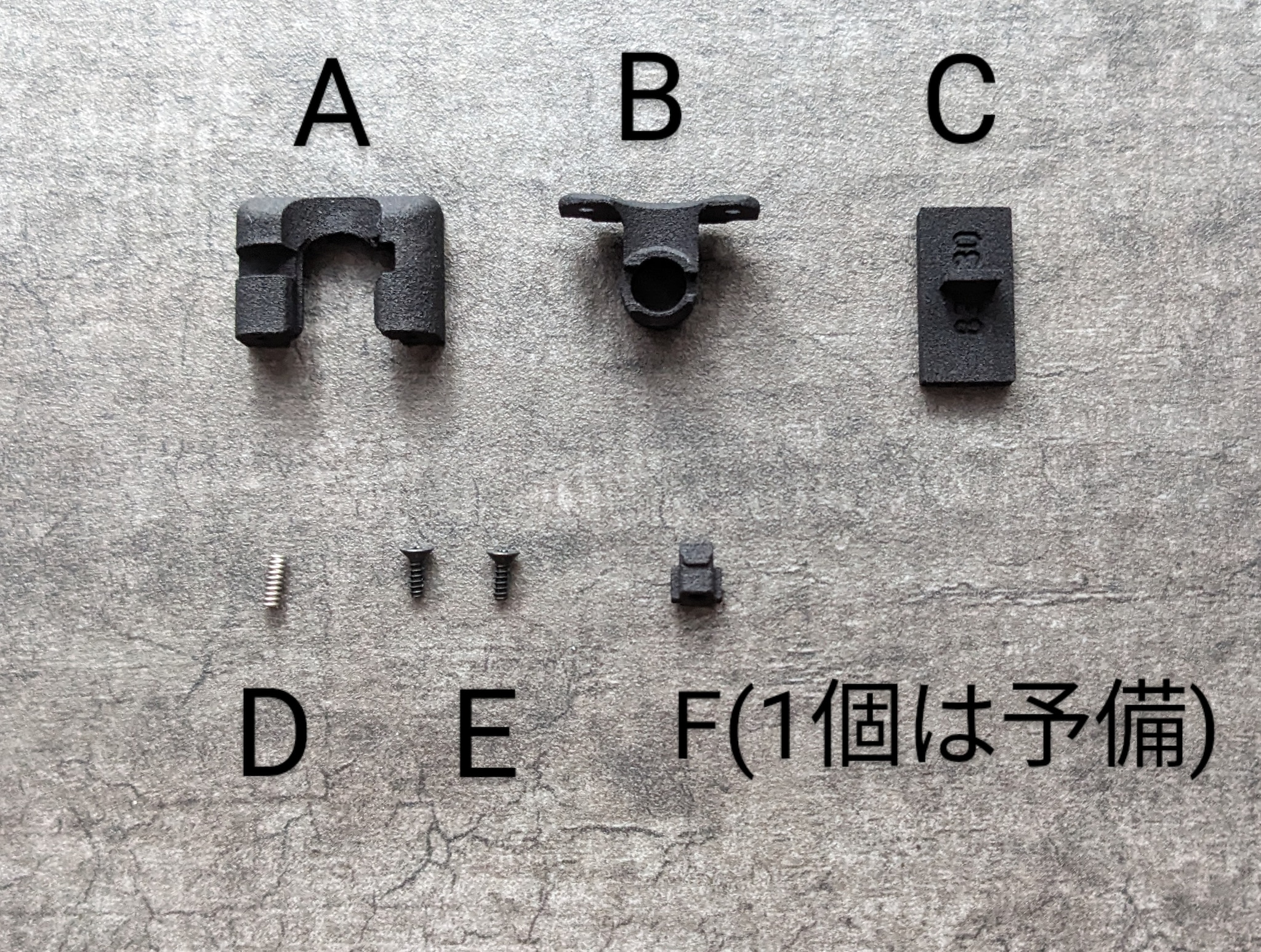

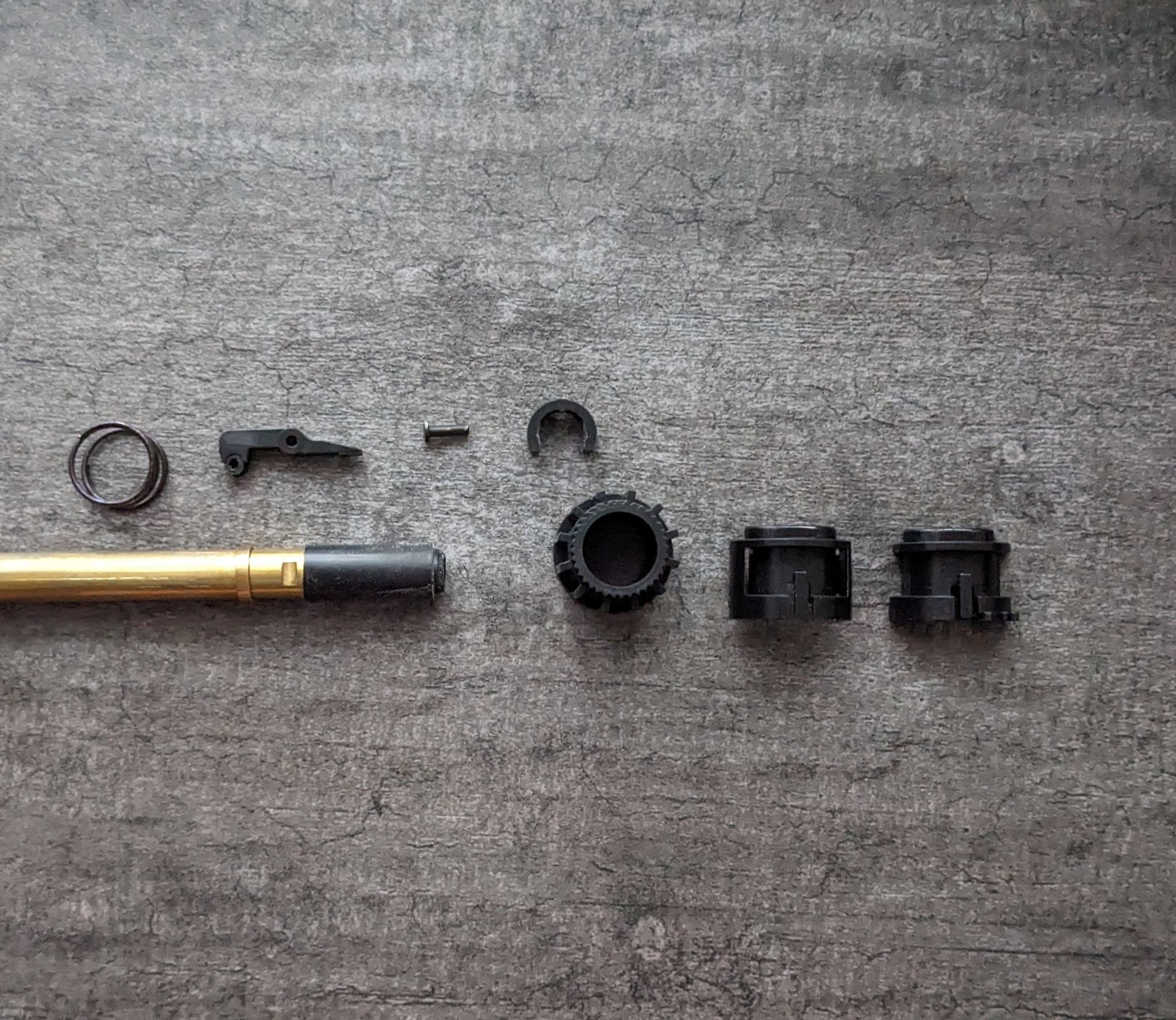

4. 下記のパーツが移植するパーツになります。

(チャンバー以外)

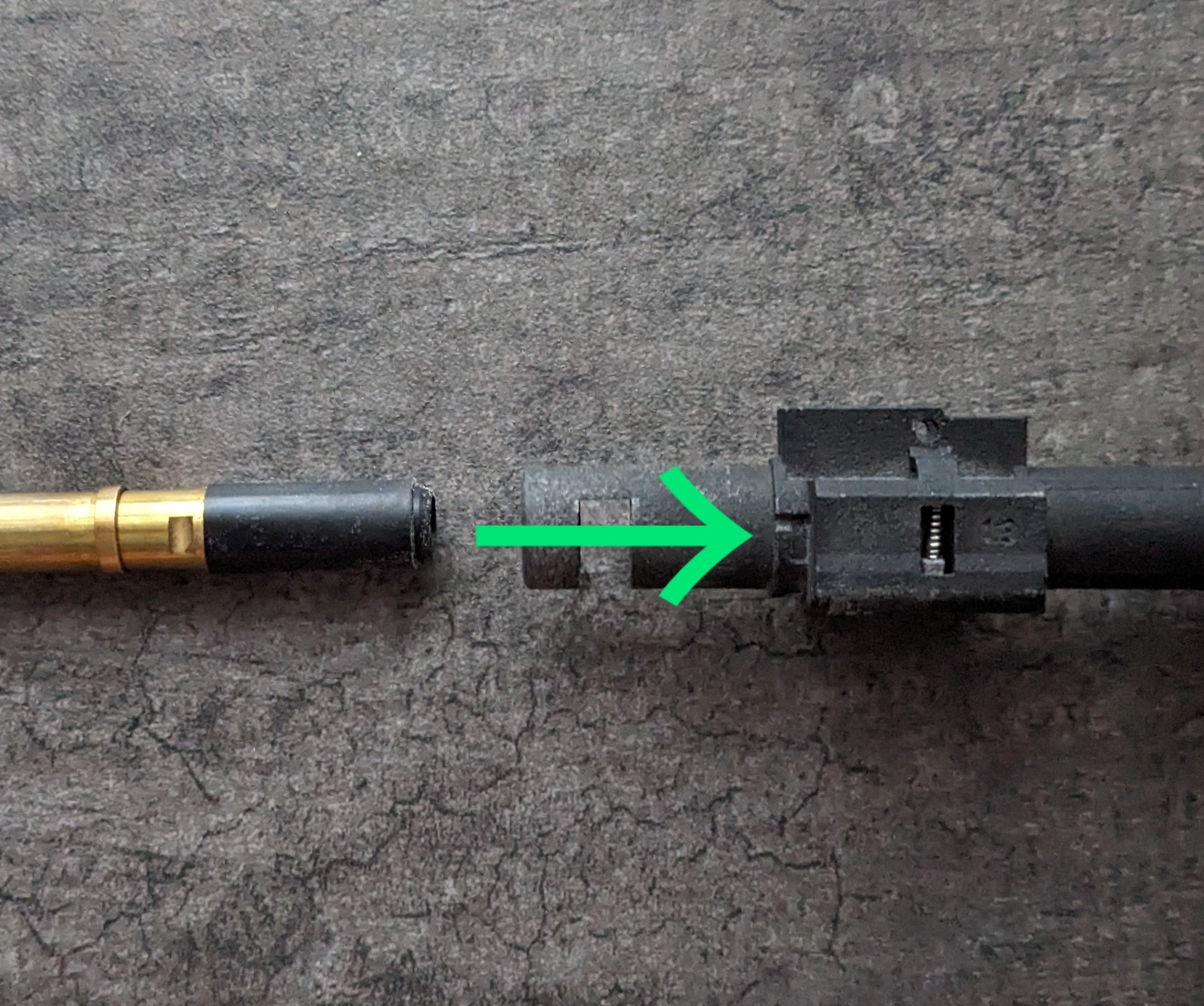

5. ホップパッキンを取り付けたインナーバレルを、チャンバーに前からゆっくり挿し込みます。

※ホップパッキンの外側に薄くグリスを塗ると入りやすいです。

宮川ゴムなど、意図的に外形を大きくしているパッキンの場合、差し込みがタイトになります。

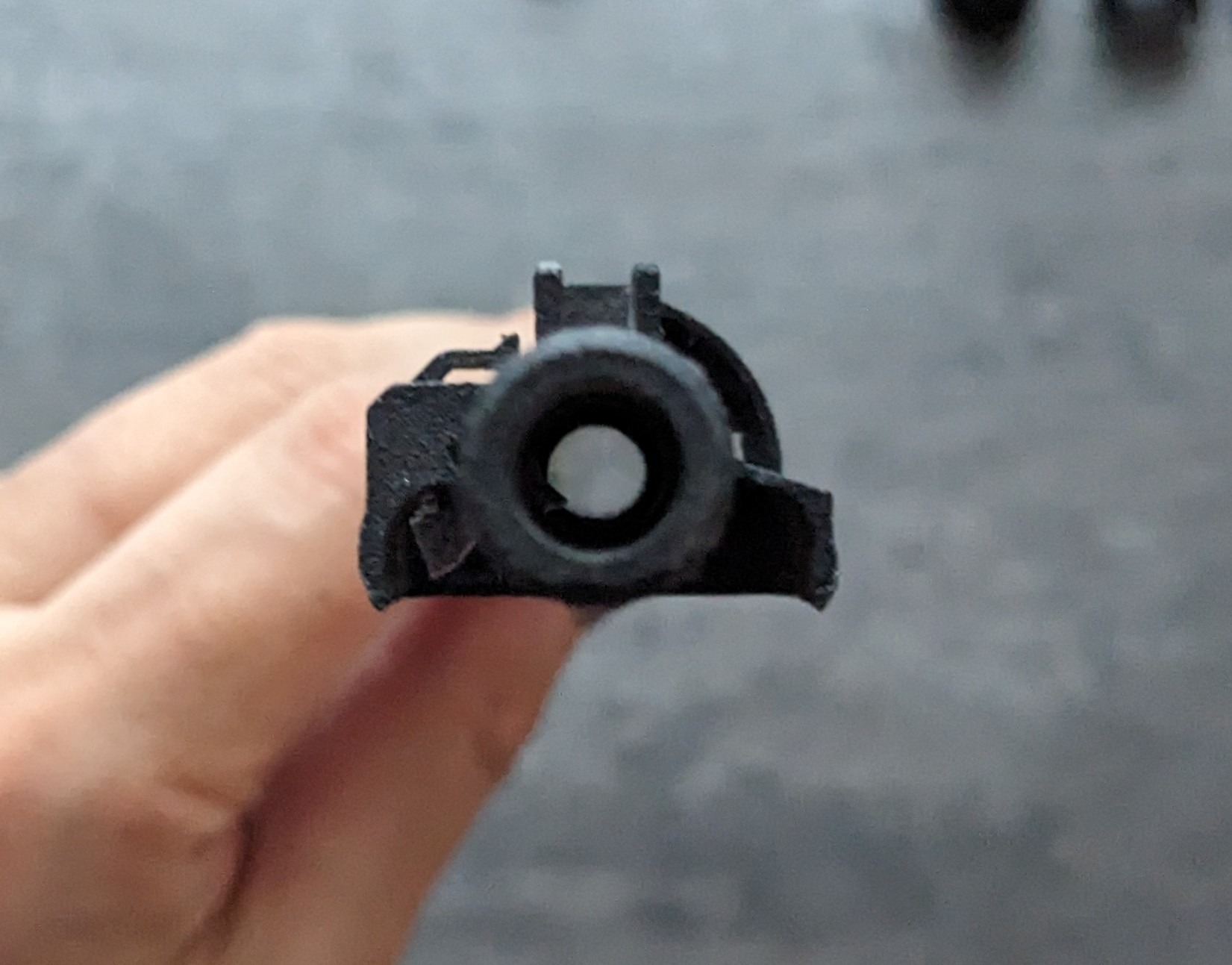

6. 奥まで挿し込んだら、チャンバー後ろから覗き、ホップパッキンが捻れたりズレたりしていないか確認します。

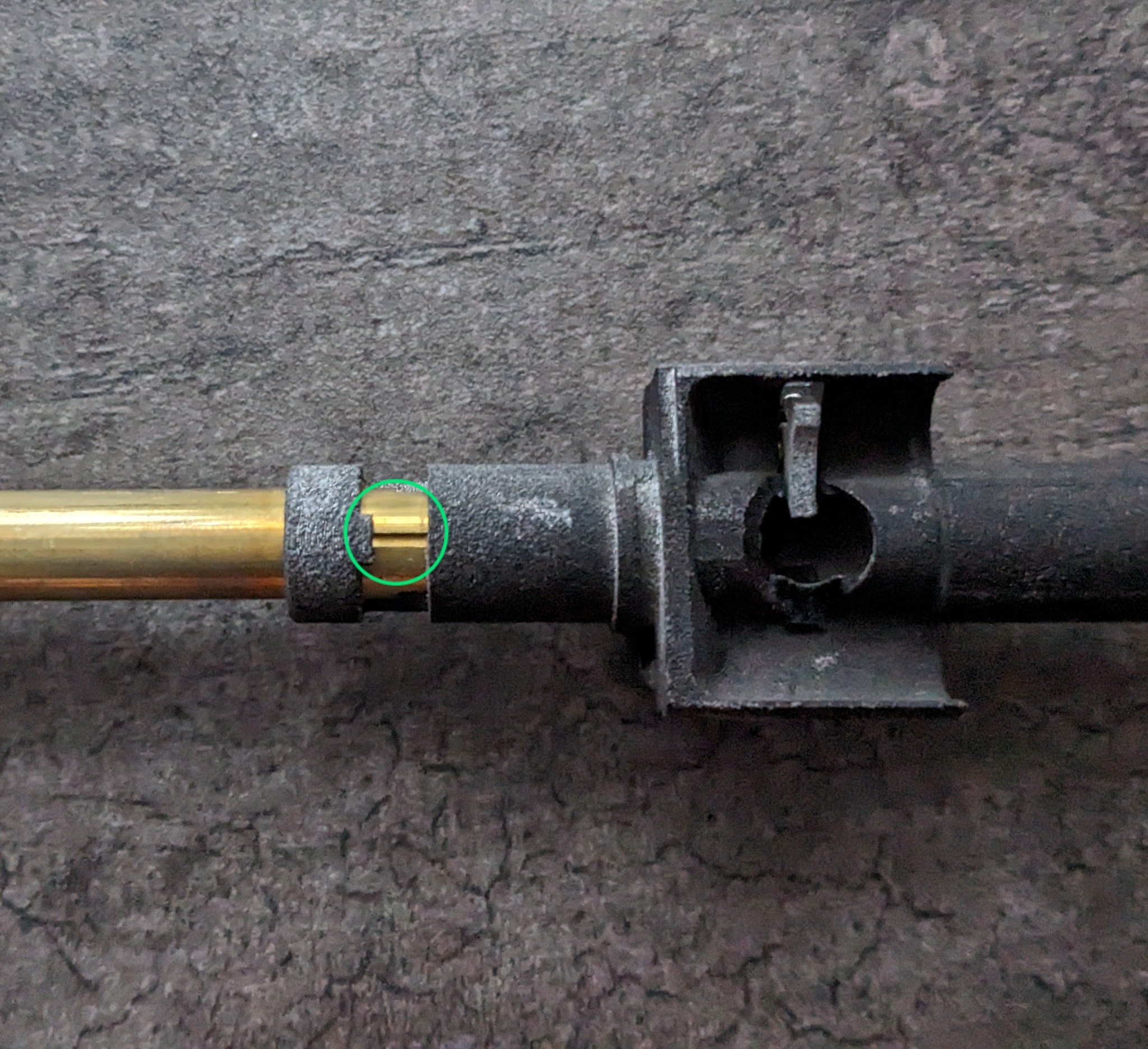

7. インナーバレルがちゃんと傾いていないか確認します。

下側から見て、インナーバレルの溝が中央に来ているかを確認します。

8. 問題なければ、インナーバレルを固定パーツで固定します。

※HK416の場合はバレルリングを取り付けます。

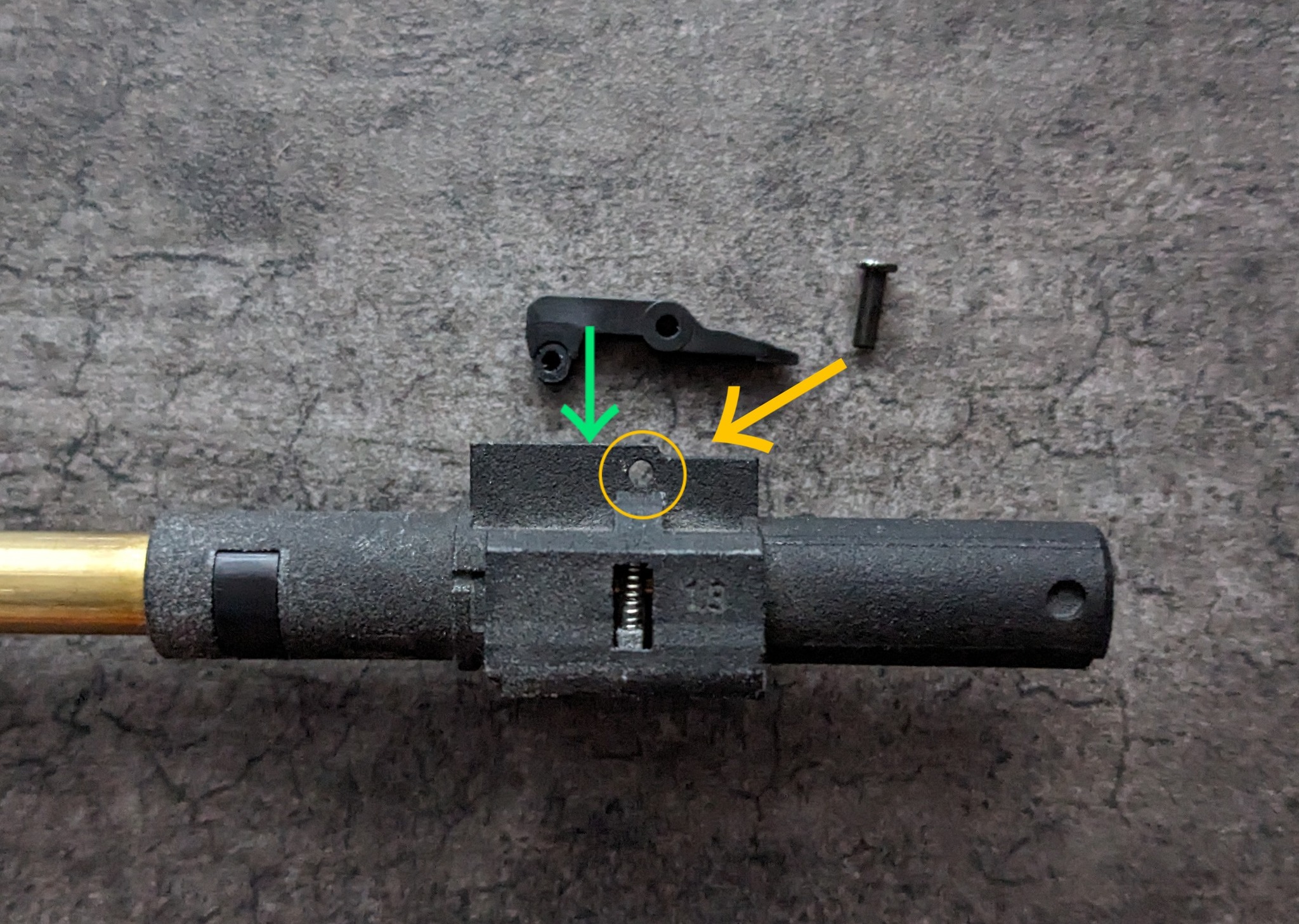

9. ホップ押しゴム、ホップアームを取り付け、ピンを左側面から挿し込み固定します。

10. ホップダイヤル・固定パーツを取り外したのと逆順で取り付けます。スプリングも忘れず取り付けます。

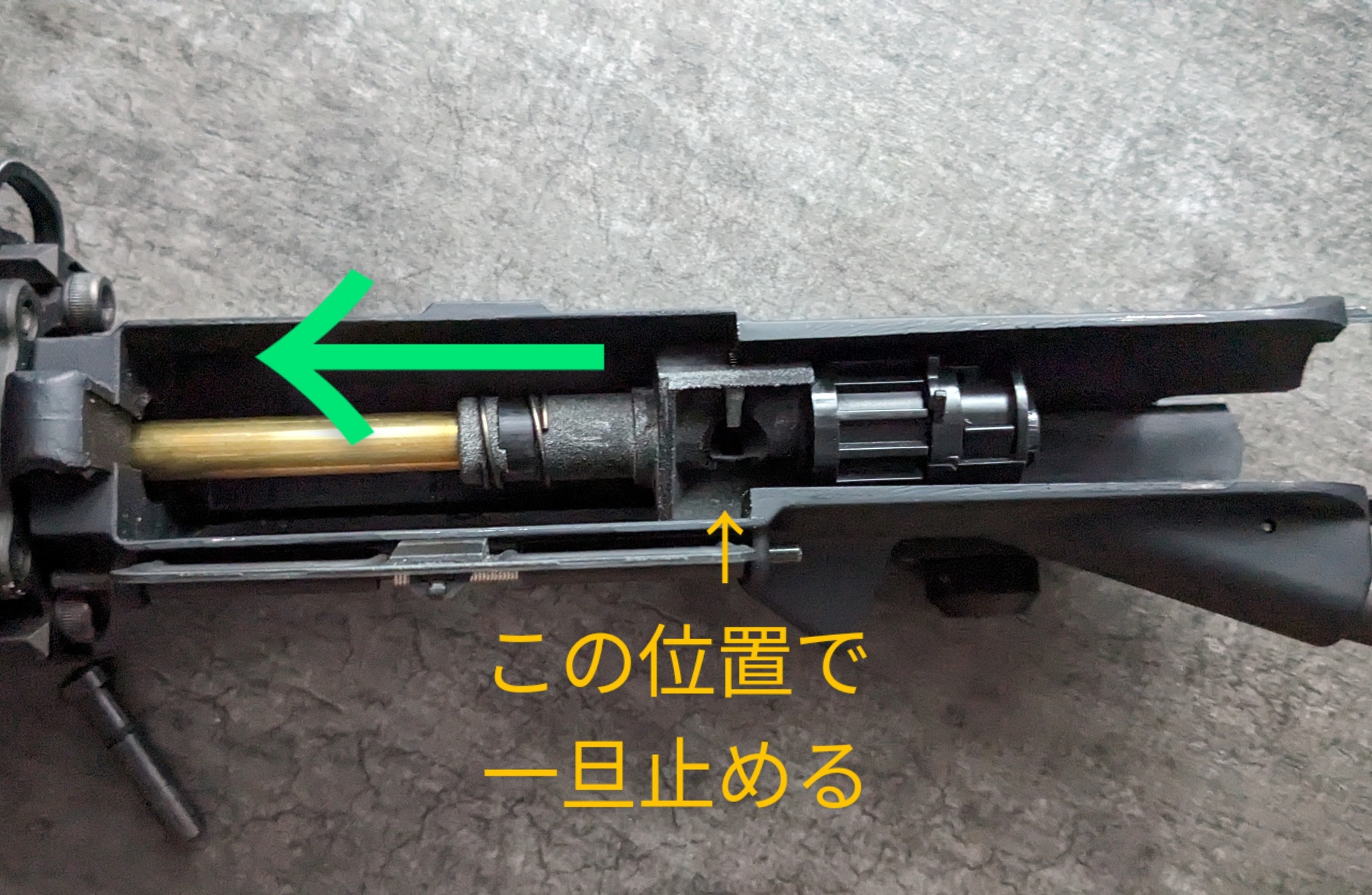

11. チャンバー一式を画像の位置まで、少し傾けた状態でアッパーレシーバーに後ろから挿し込みます。

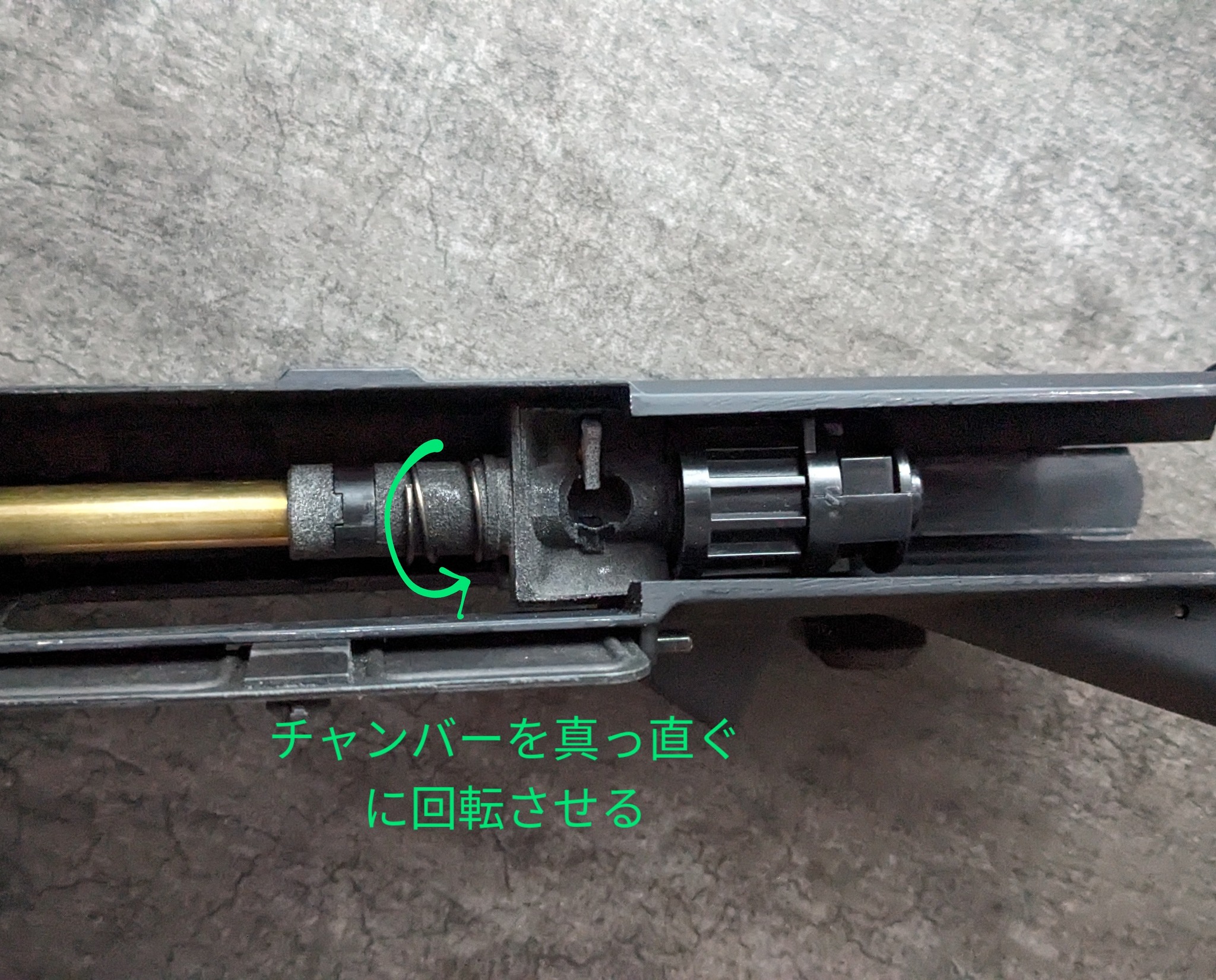

12. チャンバーをまっすぐになるまで回転させ、さらに前へ挿し込みます。

13. 少しだけ回転させ、チャンバー固定パーツを取り付けチャンバーをまっすぐにします。

14. ロアレシーバーに前から後ろへゆっくり取り付け、ピンを挿し込み完了です。

マガジンリップ組込

※最新ロットではFは1個になります

1. マガジン底のネジを外します。

2. マガジン外装を抜き、インナーマガジンを取り出します。

3. 画像位置のネジを外し、スプリングを抜きます。

4. 残りのネジを全て外し、インナーマガジンをあけます。

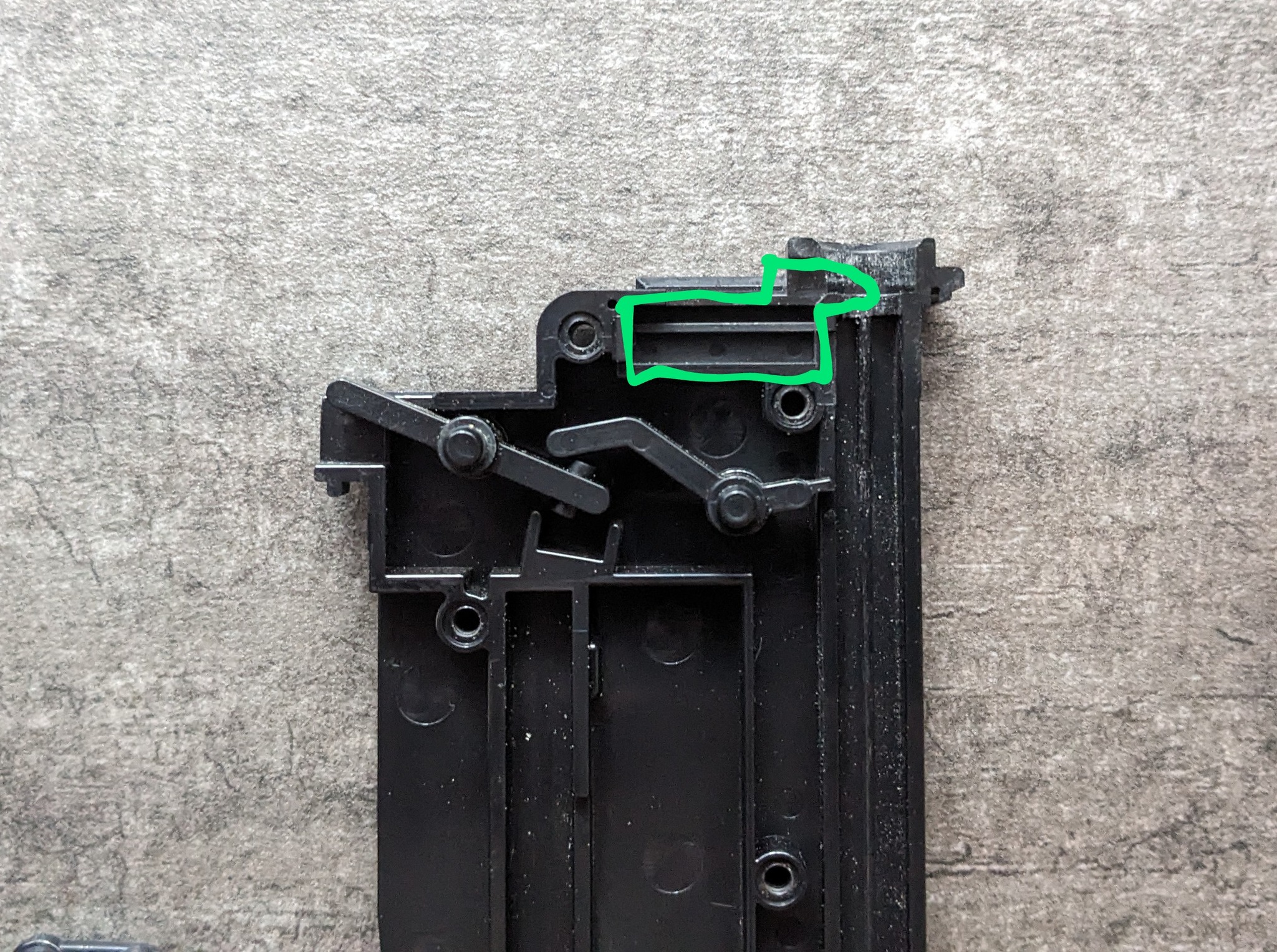

5. フォロワーストッパーを外します(使用しません)。

6. Bを取り付けます。(タイトめになっています)

7. 向きに注意して、リアルカウントレバー(C)を純正パーツと交換して取り付けます。

8. インナーマガジンを閉じ、逆順でネジを付けていきます。

※タップネジは反時計回りに回し、カタンと感触があった地点から締め始めると、ネジ山を舐めにくいです。軽い力で回し始めて下さい。

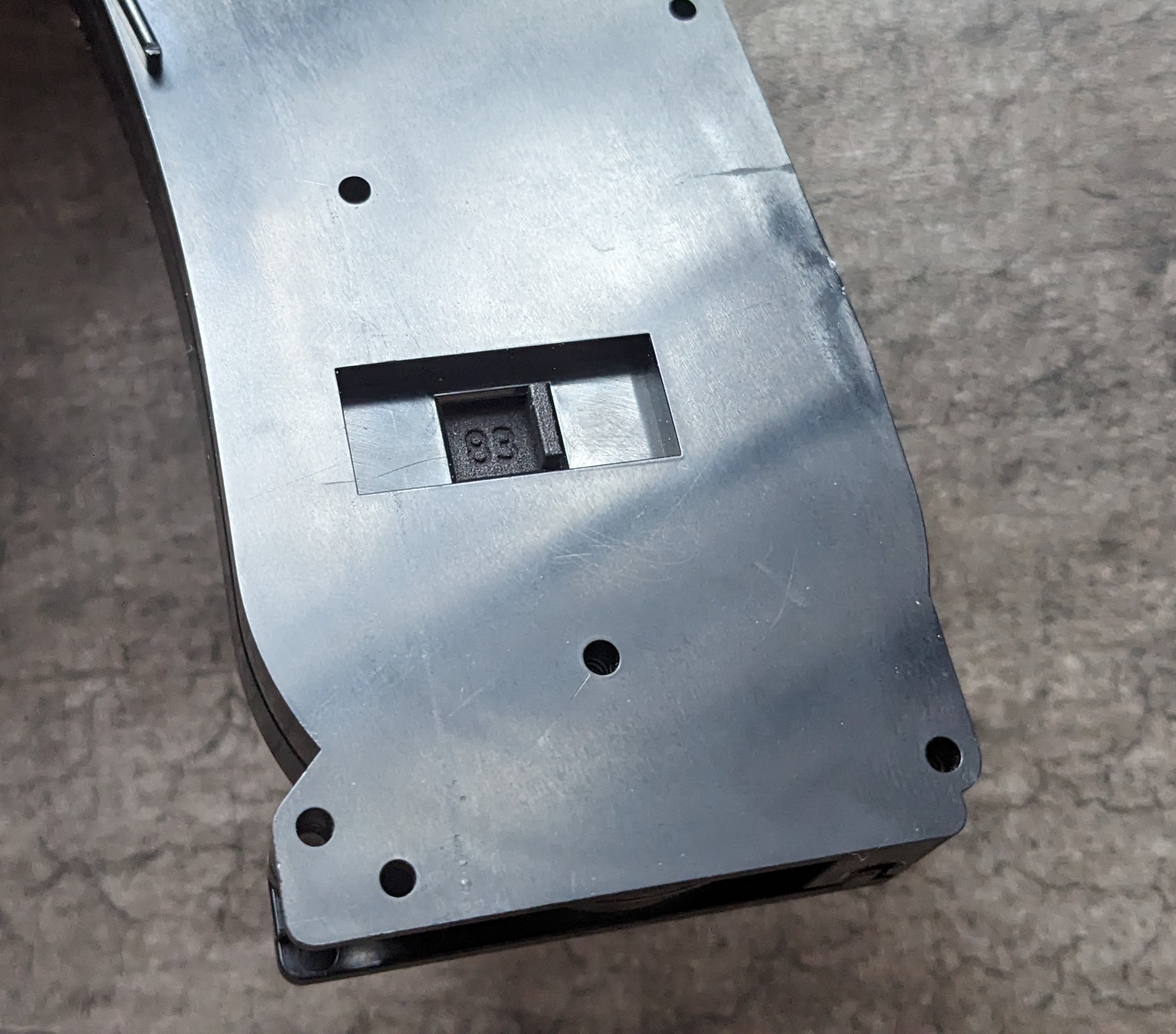

9. リアルカウントレバーを「83」にします。

10. 順番と向きに気をつけて、マガジンフォロワーを通してスプリングを組み込みます。組み込み後ネジを締めます。

11. マガジン外装を取り付け、純正ネジで締めて固定します。

※リアルカウントにする場合は外装取り付け前にレバーを「83」から「30」にします。

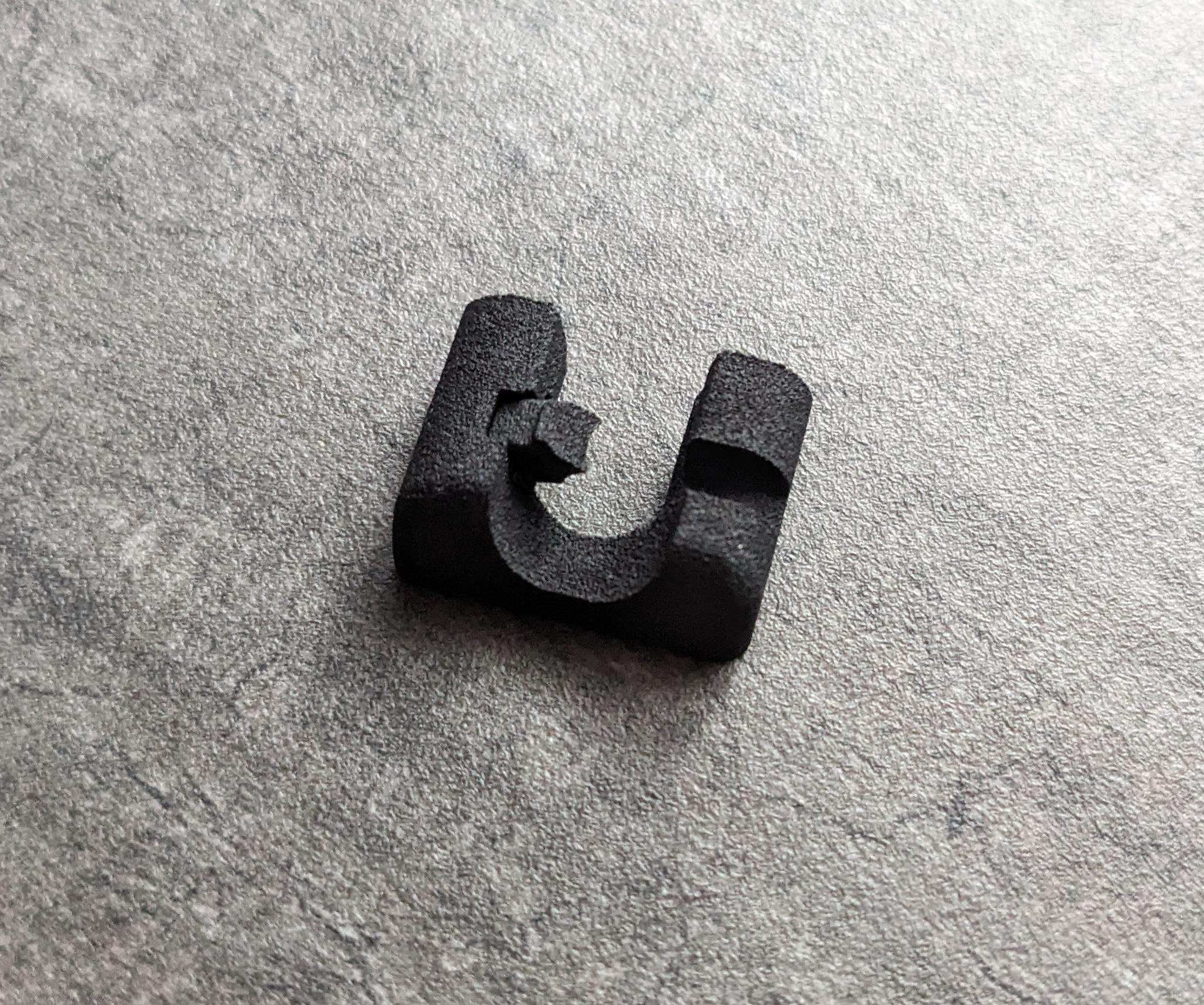

12. FにDのスプリングを取り付け、Aの画像の位置に挿し込みます。

13. Fを押し込みながら、前から後ろへスライドさせてBに取り付けます。

14. 画像の位置にネジ(E)を取り付けて完成です！
