注意事項

・組込み、使用はお客様の責任で行ってください。

・3Dプリンター品のため、積層痕や造形跡がある場合がございます。

・寸法に個体差がある場合がございますので、形状や相性によってはすり合わせが必要になります。

・ご不明な点などありましたら、お気軽にご相談ください。

組込手順

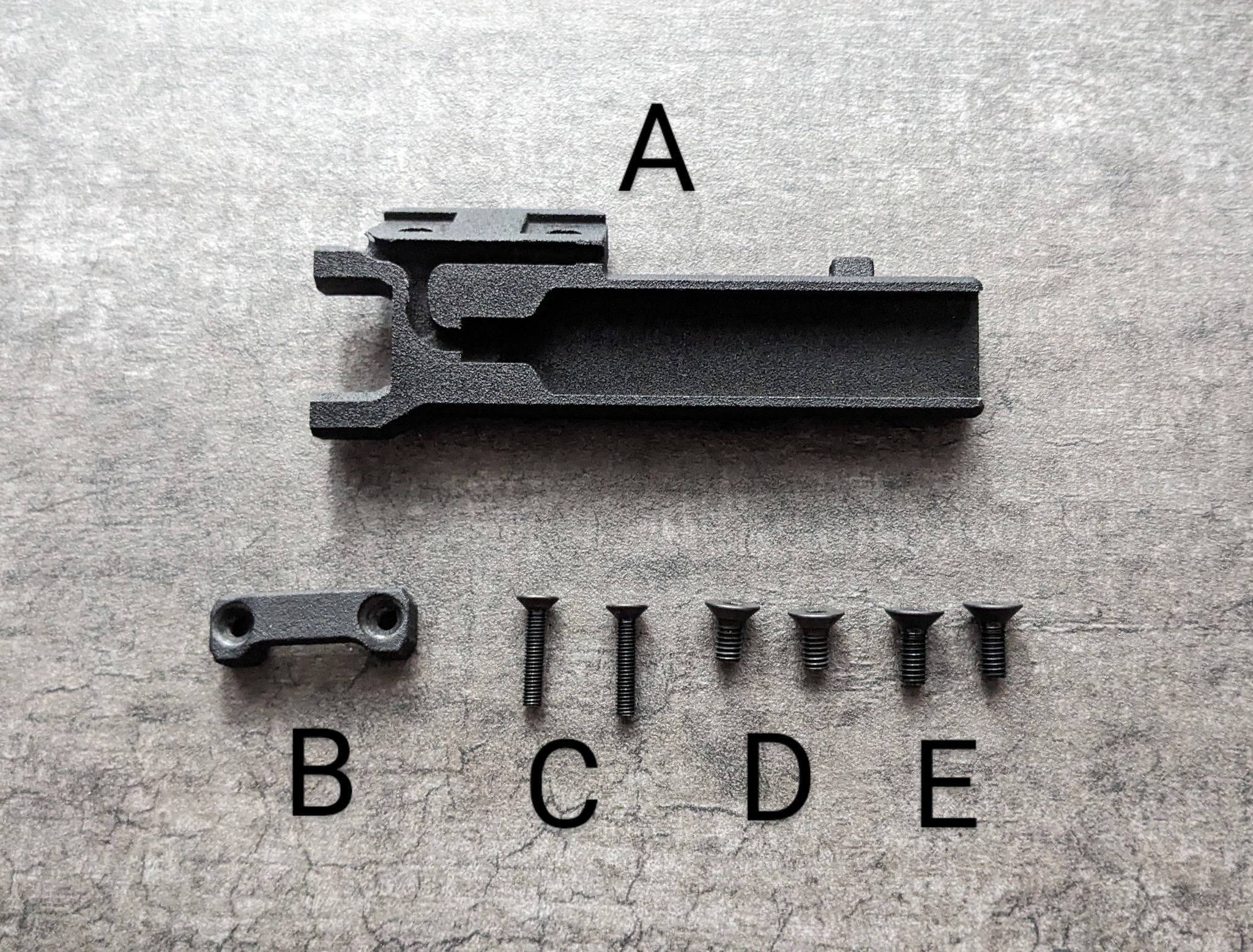

1. Aにテープスイッチを、後ろからスライドさせて取り付けてから、ケーブルを前 または 後ろに沿わせます。

一般的なテープスイッチの場合、前側に這わせるとちょうどよい長さになると思います。

短くケーブルなどの場合は後ろに這わせます。

▼前側に沿わせる場合(基本はこちら)

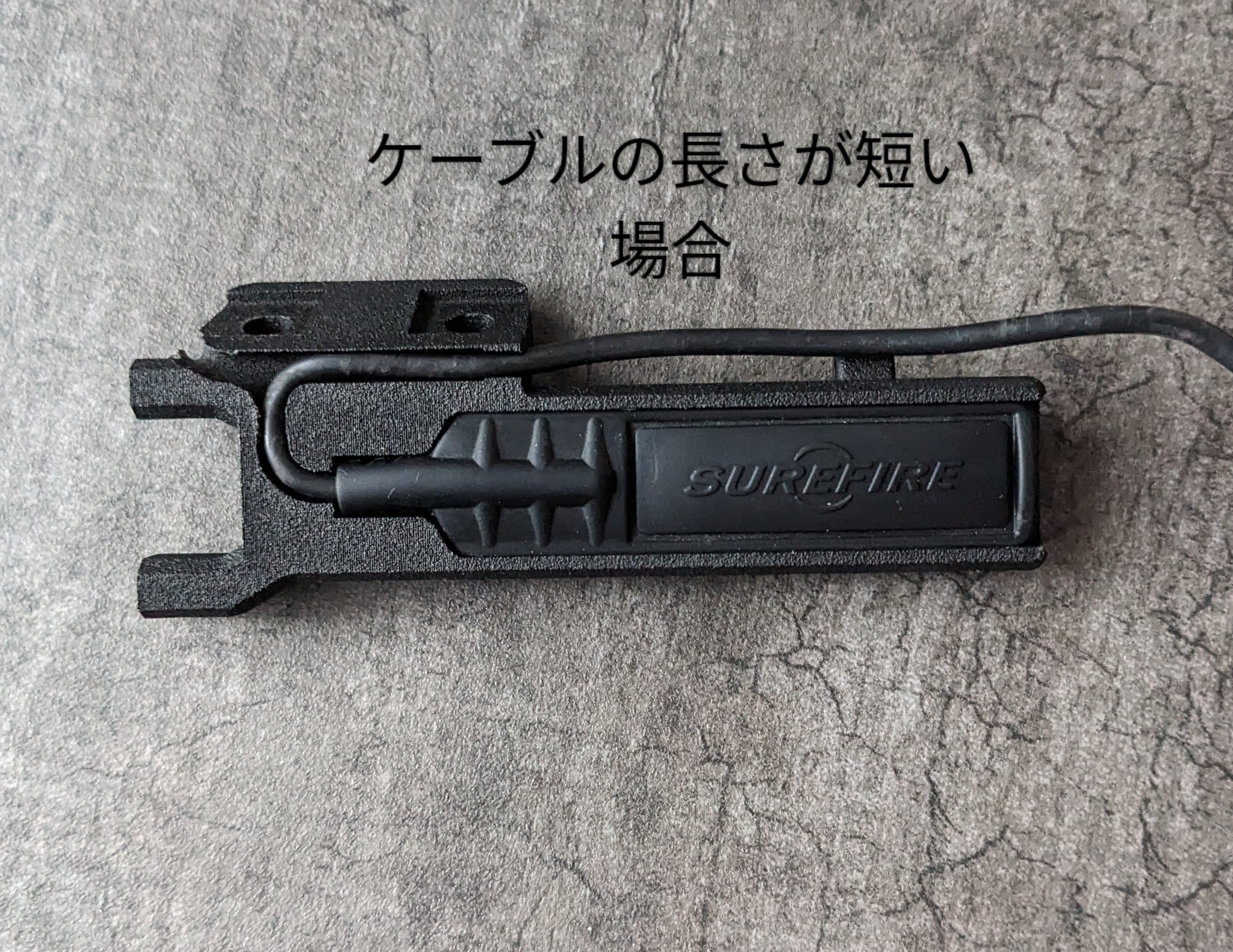

▼後ろに沿わせる場合

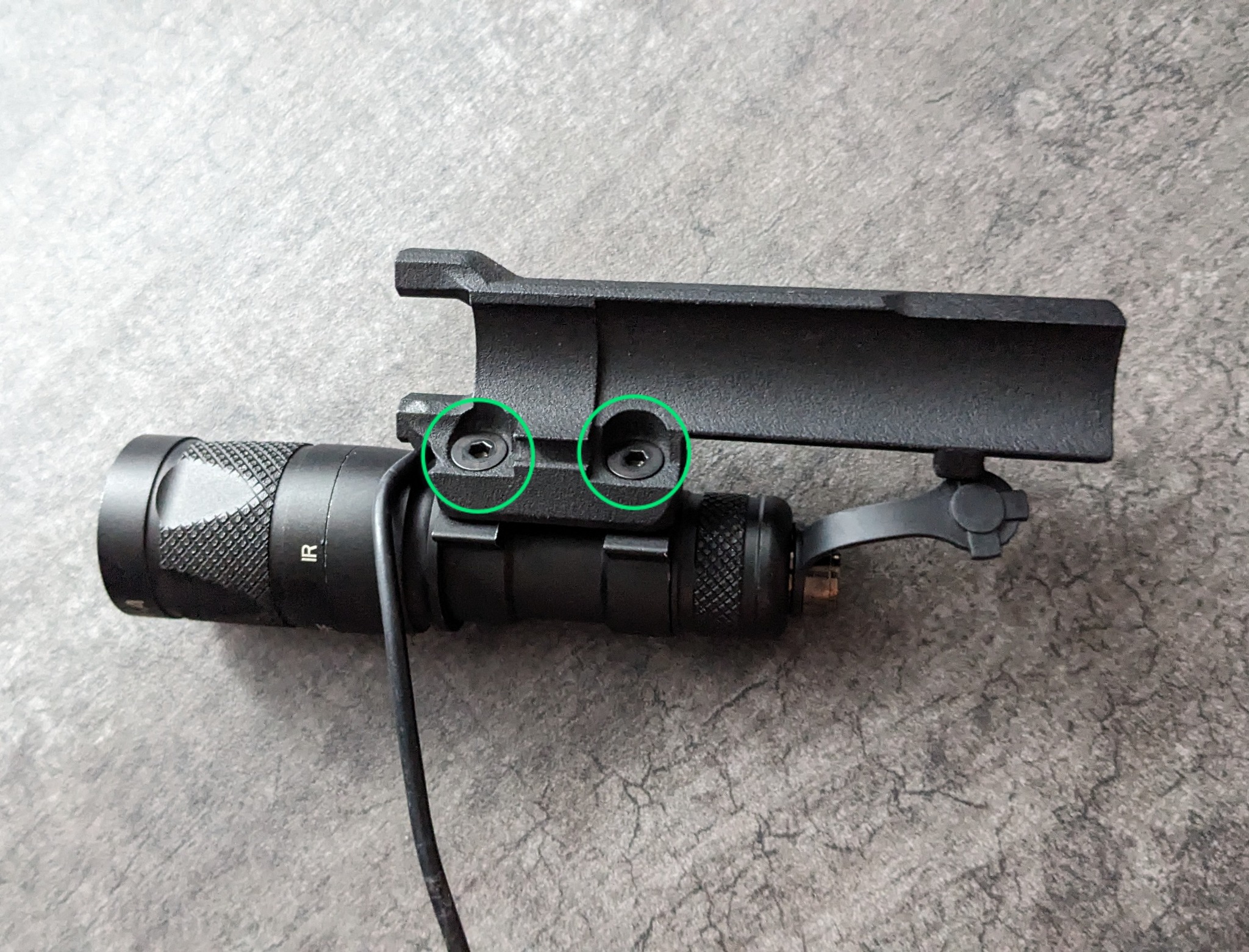

2. ライトを取り付け、六角穴付きボルトで固定します。

※DまたはEを使用します。基本はEを使用し、長すぎて締めきれない場合はDを使用して下さい。

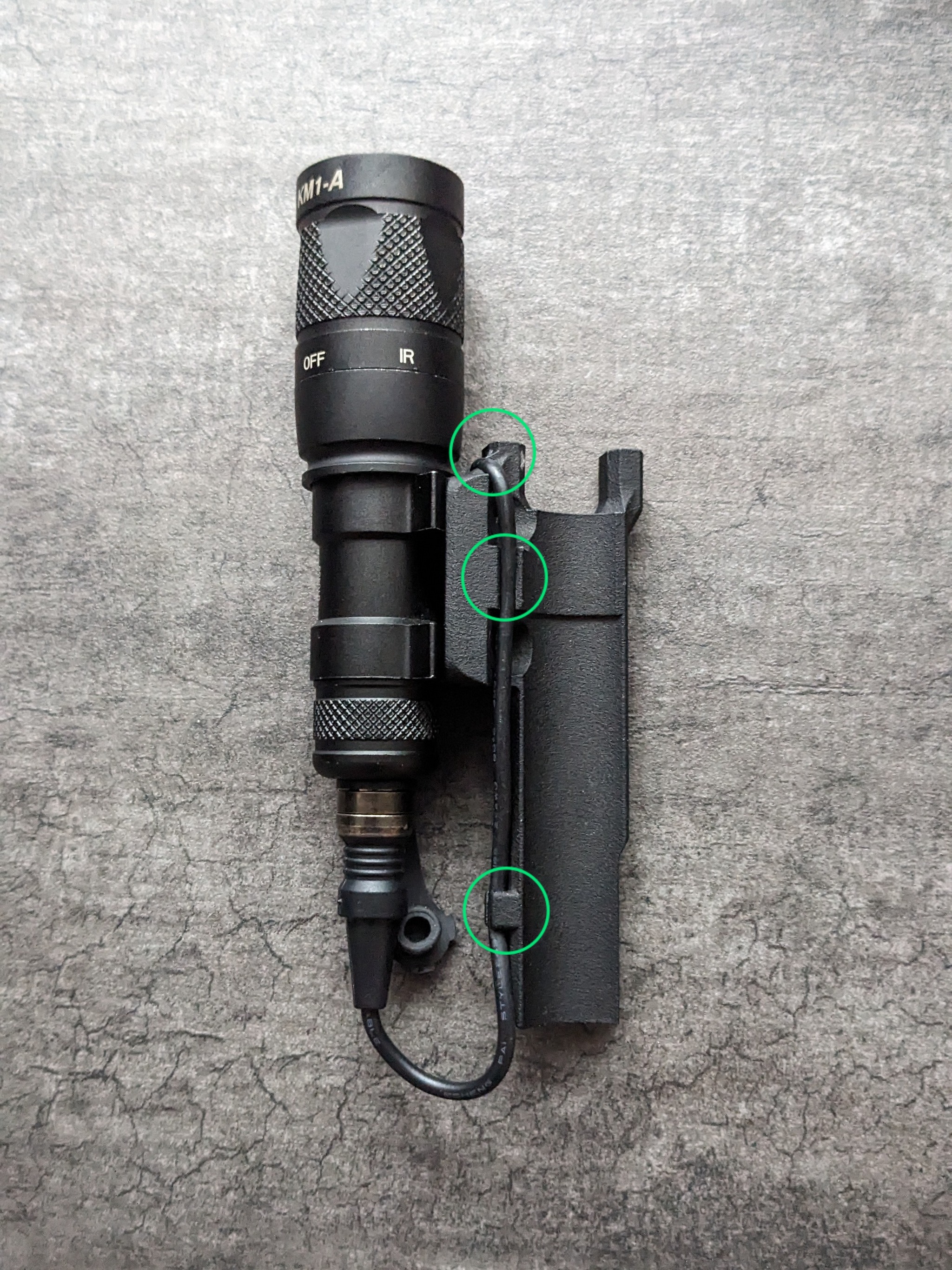

3. ケーブルをガイドに沿って這わせて固定し、ライトと接続します。

※画像は前側に沿わせた場合

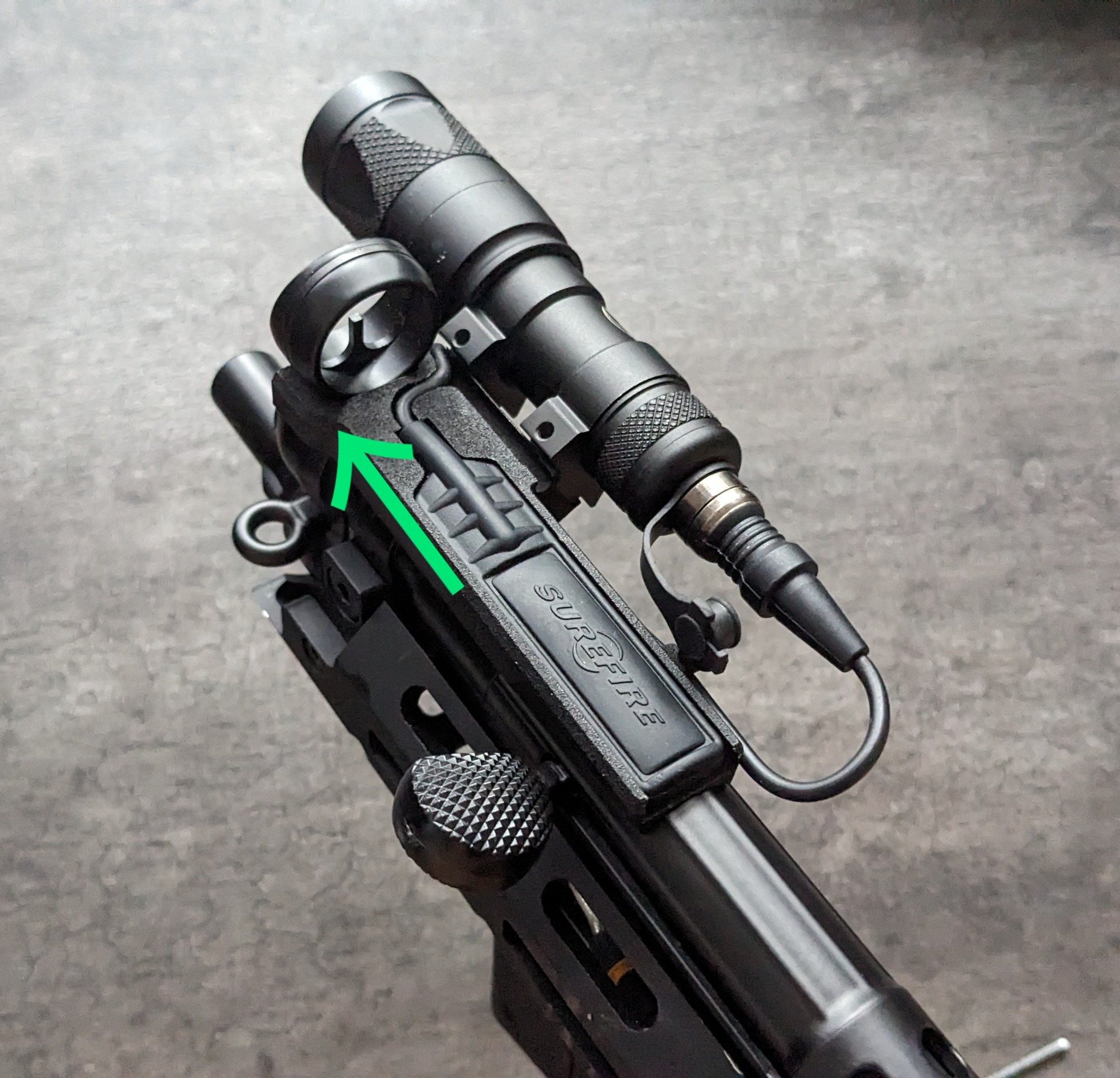

4. ライト一式を！次世代MP5のフロントサイトブロックに後ろから前へ挿し込みます。

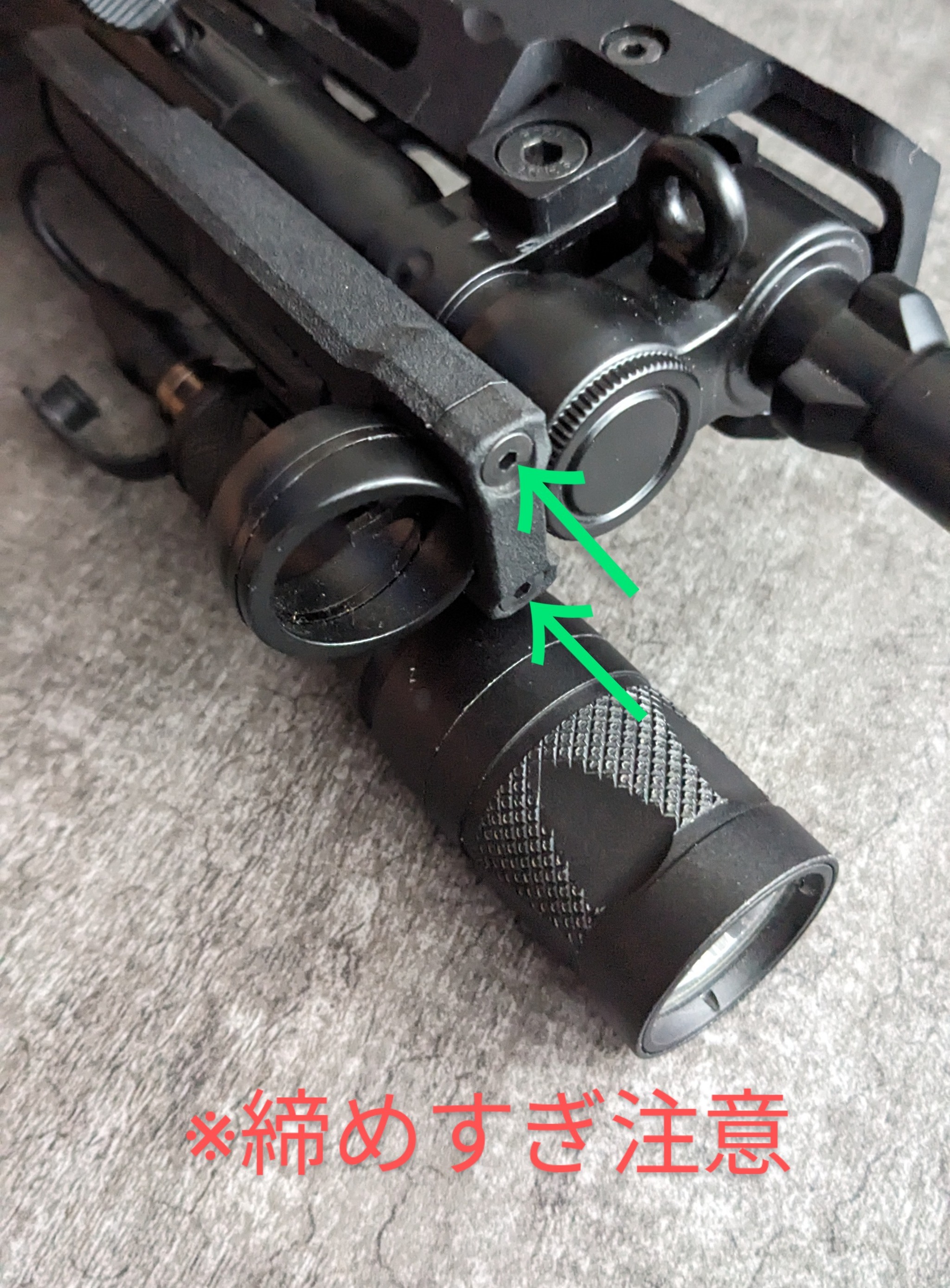

5. 前側からBを取り付け(向きに注意！)、Cの六角穴付きボルトで固定して完成です！

※ネジは強く締め込まないでください。重くなってきたなという段階でガタツキが無ければ十分です。

緩むことがあれば、ネジロックをご使用ください。
