DAS用レシーバーウェッジ組込手順

2023/12/29 13:56

・組込み、使用はお客様の責任で行ってください。

・3Dプリンター品のため、積層痕や造形跡がある場合がございます。

・寸法に個体差がある場合がございますので、形状や相性によってはすり合わせが必要になります。

・ご不明な点などありましたら、お気軽にご相談ください。

新型M16および、新型M4(現行ロット)の場合

1. レシーバーを上下に分割します。

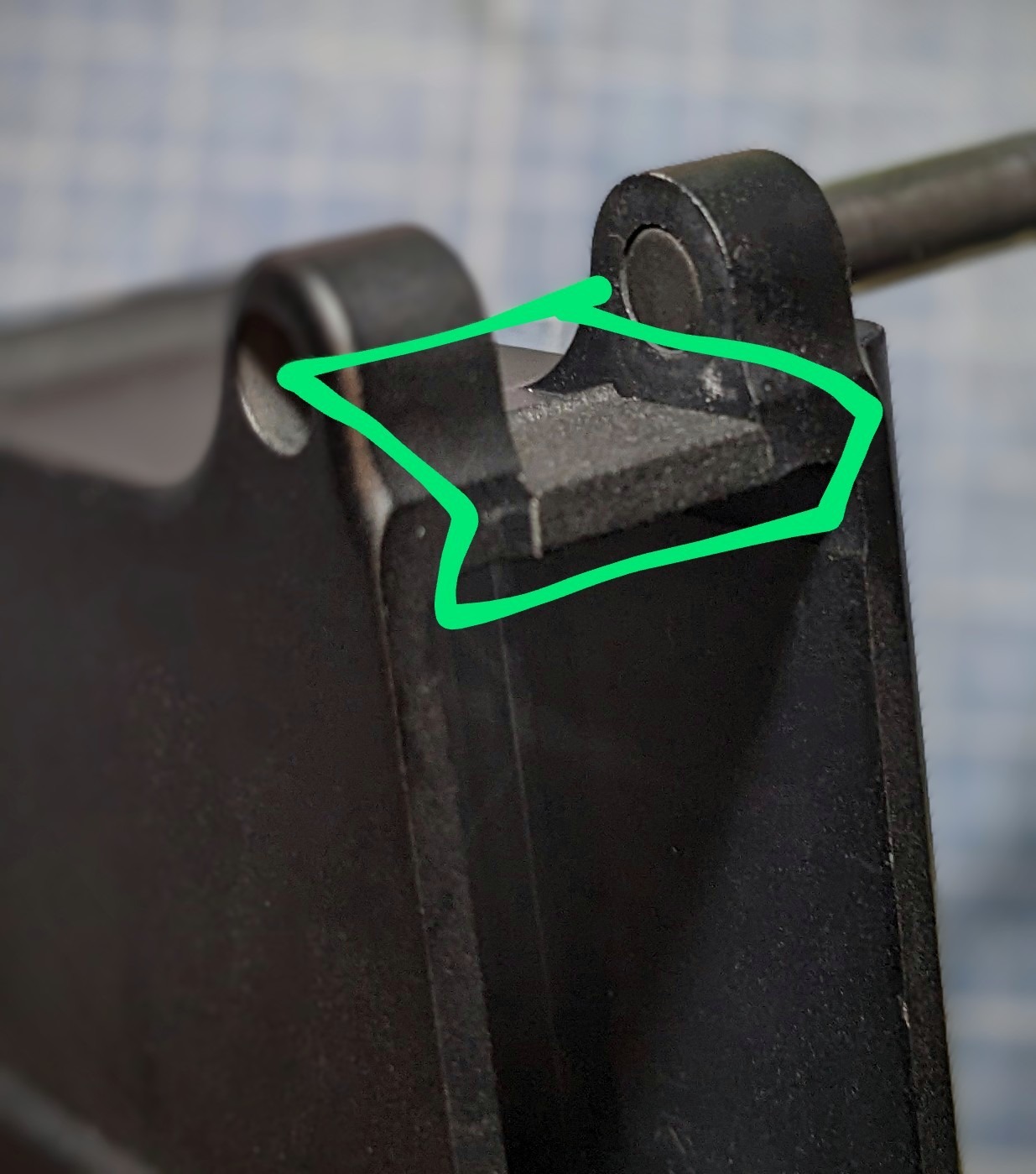

2. ロアレシーバーのフロント側のピンの画像位置に、画像のようにウェッジパーツ(フロント)を置きます。

3.一度アッパーレシーバーのフロント側をはめ、ピンを通してから、リア側も閉じ、問題なくテイクダウンピンが通るまで閉じれるか確認してください。

※閉じるのがキツい場合は無理に閉じず、フロント側のウェッジ上面をヤスリで少しずつ削るか、リヤ側のみご使用ください。(モデル・ロットなどによって、隙間に個体差があります)

4. 次にリア側のウェッジ取り付けになります。ロアレシーバーのリコイルスプリングホルダー外します。

※リコイルスプリングが飛び出ますのでご注意ください。

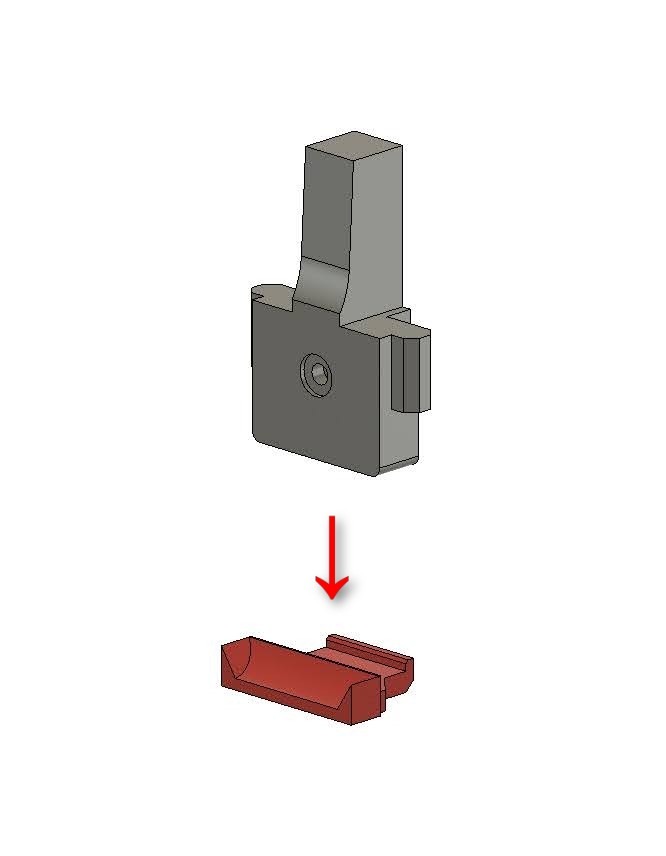

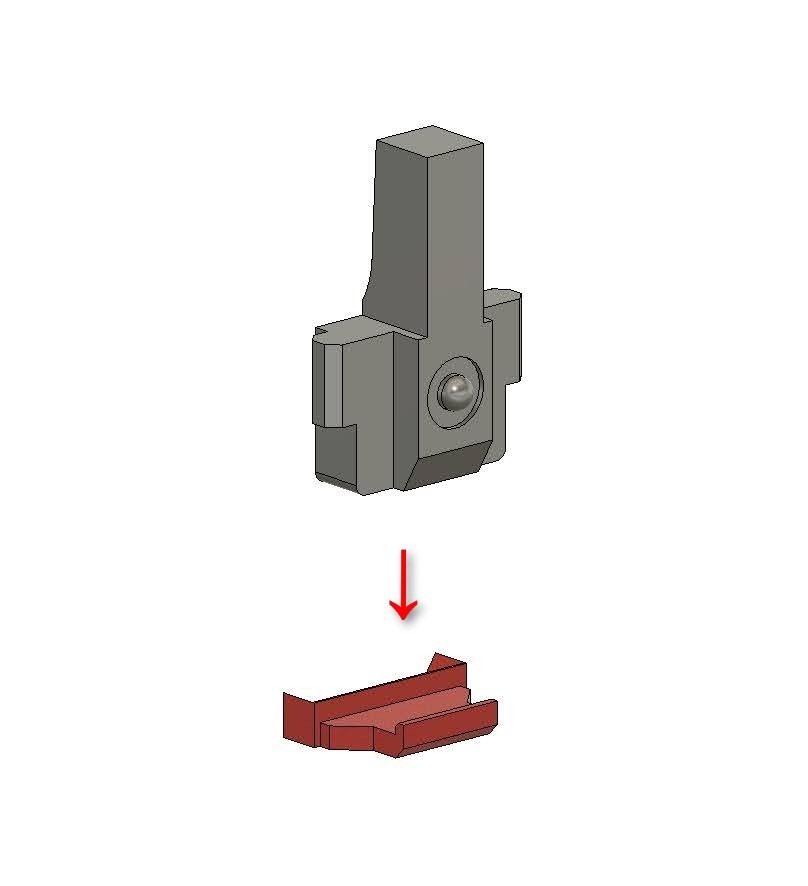

5. 本製品のリアウェッジ(下画像の赤いパーツ)をリコイルスプリングガイドホルダーに貼り付けます。

両面テープが貼られていますので、台紙を剥がして左右均等に貼り付けてください。

※ロットによってホルダーの形状が違うため、干渉する箇所がある場合は該当箇所を削るか、切り落としてください。

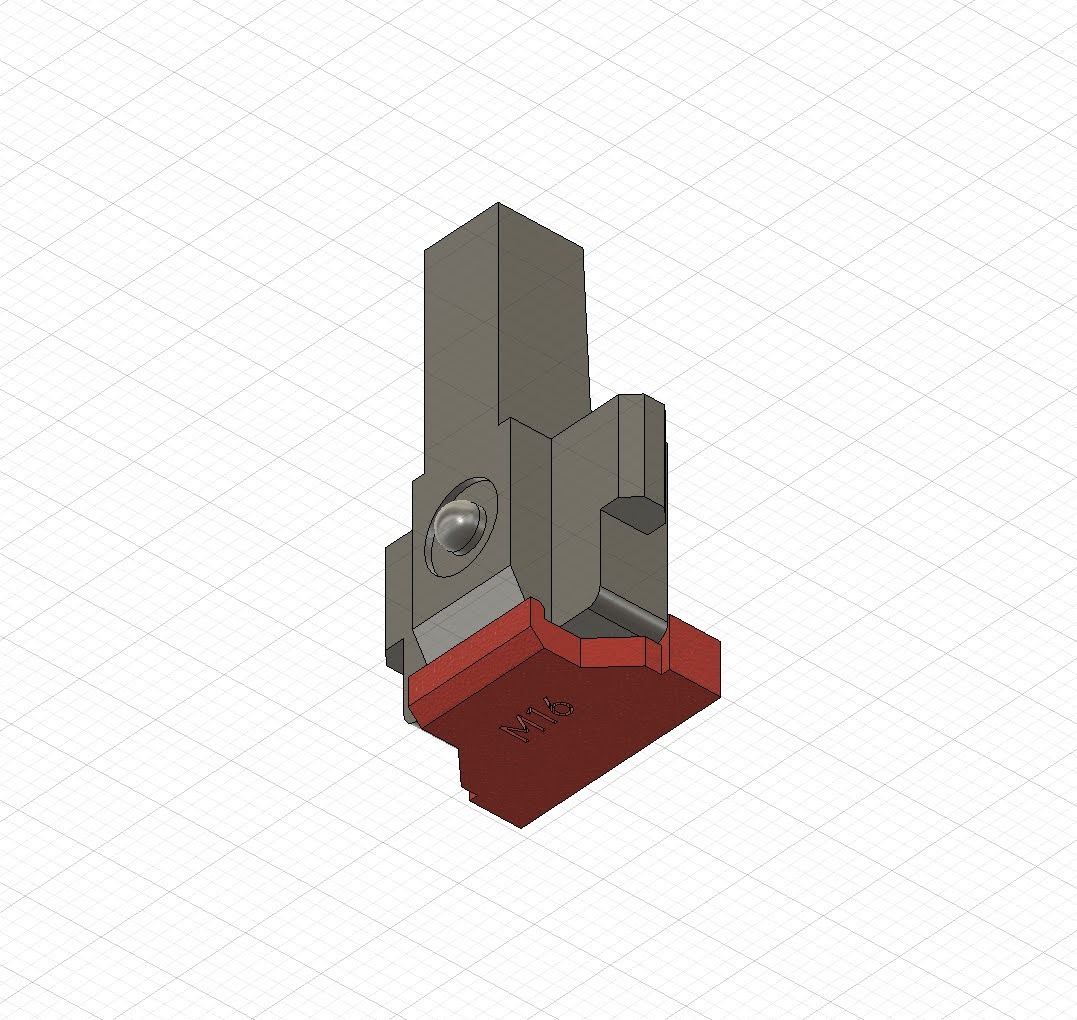

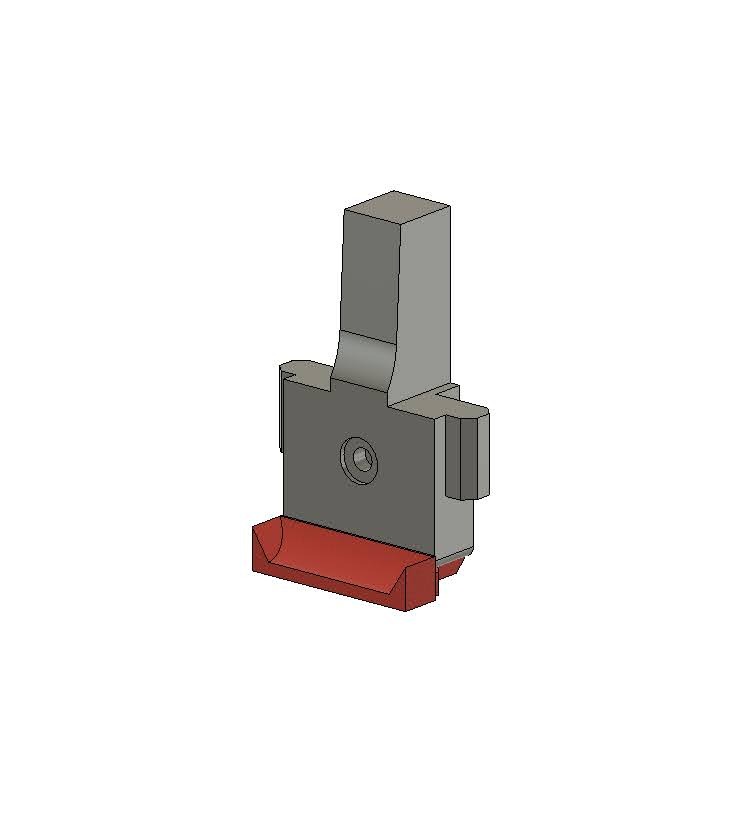

▼貼り付け状態

6. リコイルスプリングを圧縮して押さえながら、リコイルスプリングガイドホルダーをロアレシーバーに取り付けてください。

7. レシーバーを閉じ、テイクダウンピンを通して完成です。

※リアのガタが残る場合はリアのウェッジ下(M16と刻印がある面)にアルミテープを貼り、クリアランスを調整してください。

※レシーバーを開く際は、レシーバーを上から軽く押さえつけるとテイクダウンピンを抜きやすくなります。

------------------------------------------------------------------

▼新型DAS M4(初期ロット)の場合

1. レシーバーを上下に分割し、リコイルバッファーストッパーを外します。

外した箇所に、画像のようにウェッジパーツ(リア)を置きます。

2. リコイルバッファーを押さえながら、バッファーストッパーを元の位置に戻します。

取り付けると画像のようになります。

3. フロント側のピンの画像位置に、画像のようにウェッジパーツ(フロント)を置きます。

4. アッパーレシーバーのフロント側をはめ、ピンを通してから、リア側も閉じ、テイクダウンピンを通して完成です！

※レシーバーを開く際は、レシーバーを上から押さえつけるとテイクダウンピンを抜きやすくなります。
