・組込み、使用はお客様の責任で行ってください。

・この製品の組込みにはエアガンの外装とマガジンの分解をする必要があります。

・ご不明な点などありましたら、お気軽にショップの質問やTwitterのDMでお問い合わせください。

1. ハンドガードとストックのピンを抜き、ハンドガードとストックを外します。

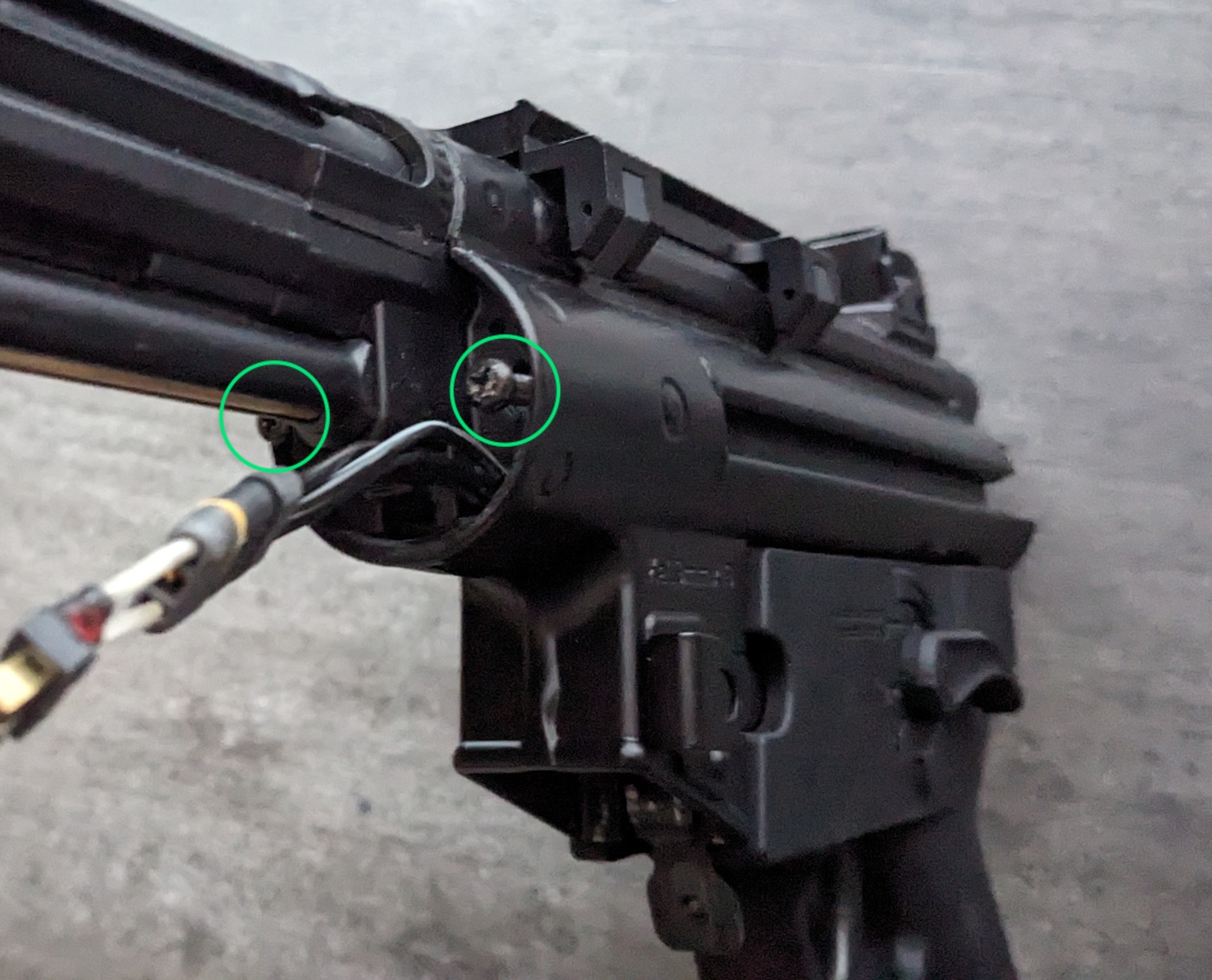

2. 緑丸のネジを外し、アウターバレル一式を前へ抜き外します。

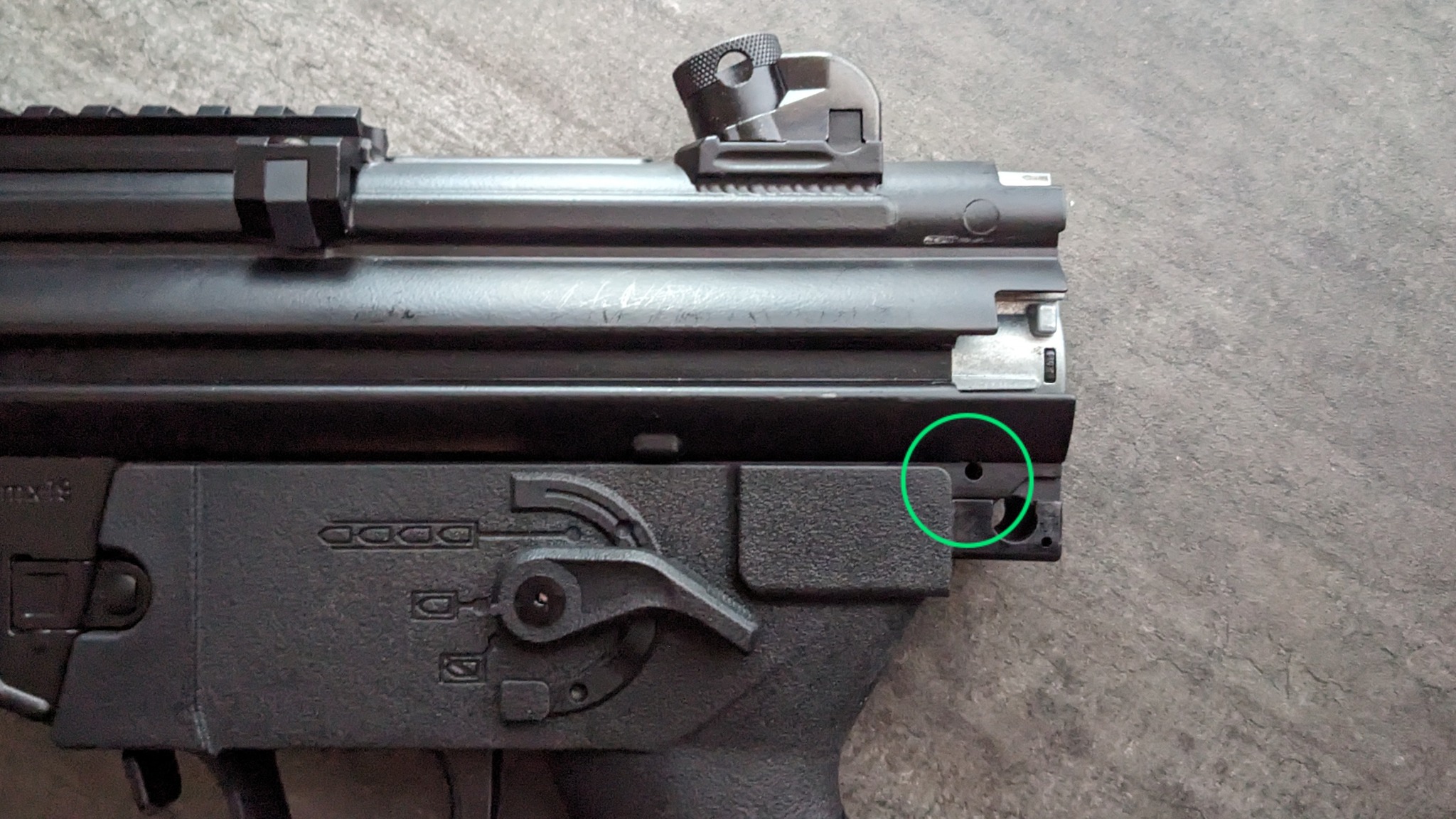

3. 緑丸のピンを抜き、アッパーレシーバーを前へ抜き外します。

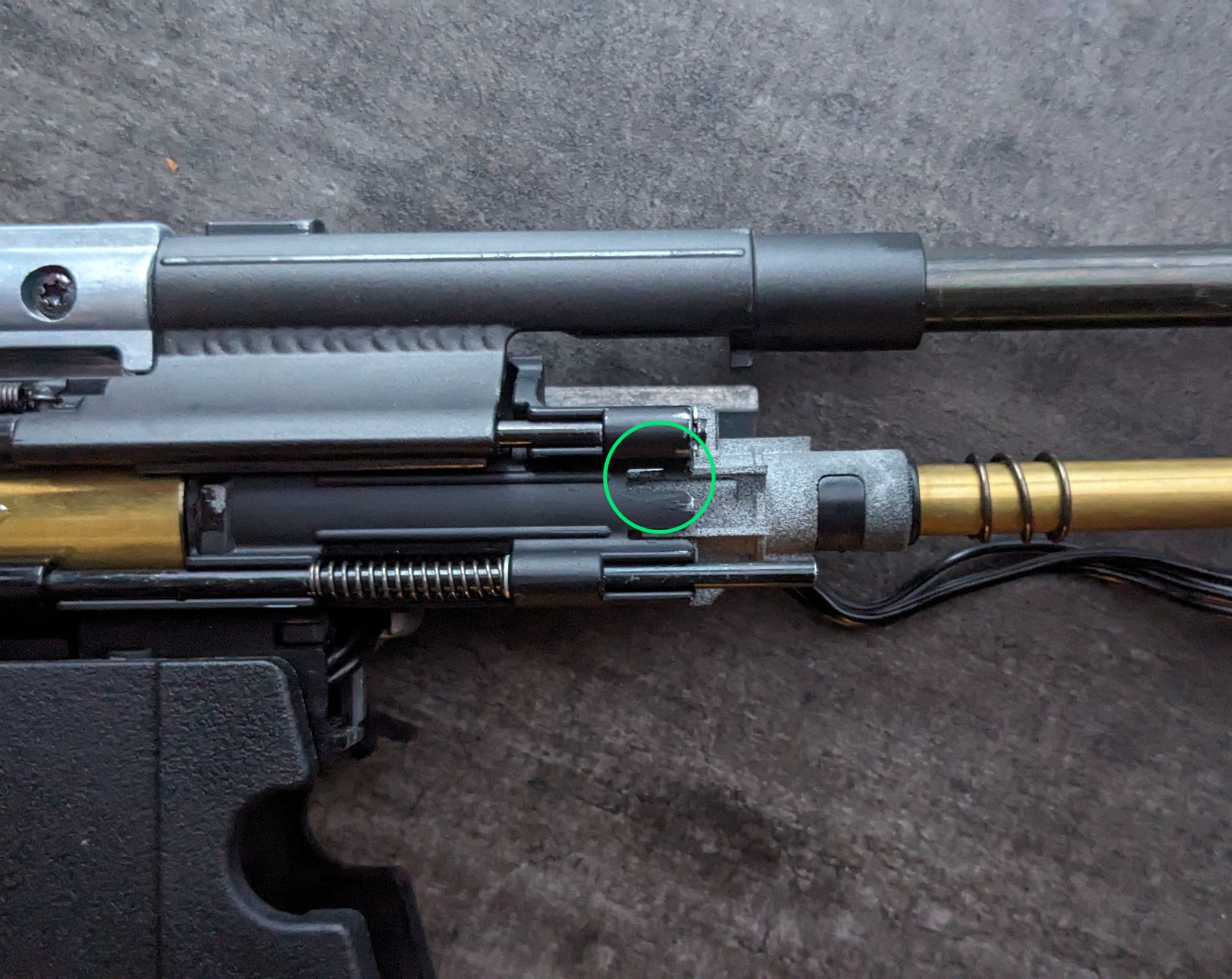

4. 緑丸の箇所のレバーを下に下げるとチャンバーご前へ抜けます。

 ※インナーバレルについているスプリングの紛失にご注意ください。

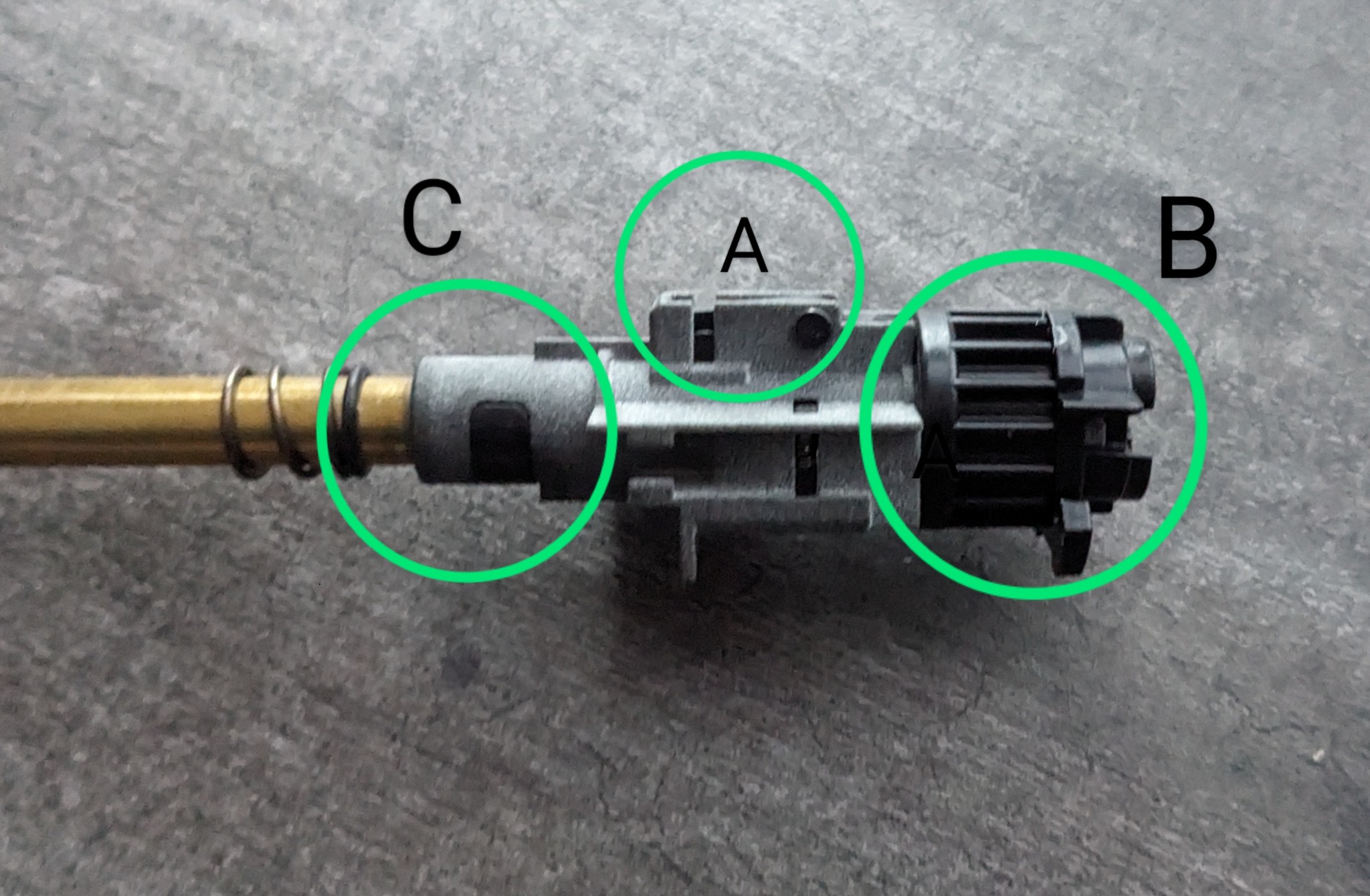

5. チャンバーについているパーツをすべて外します。

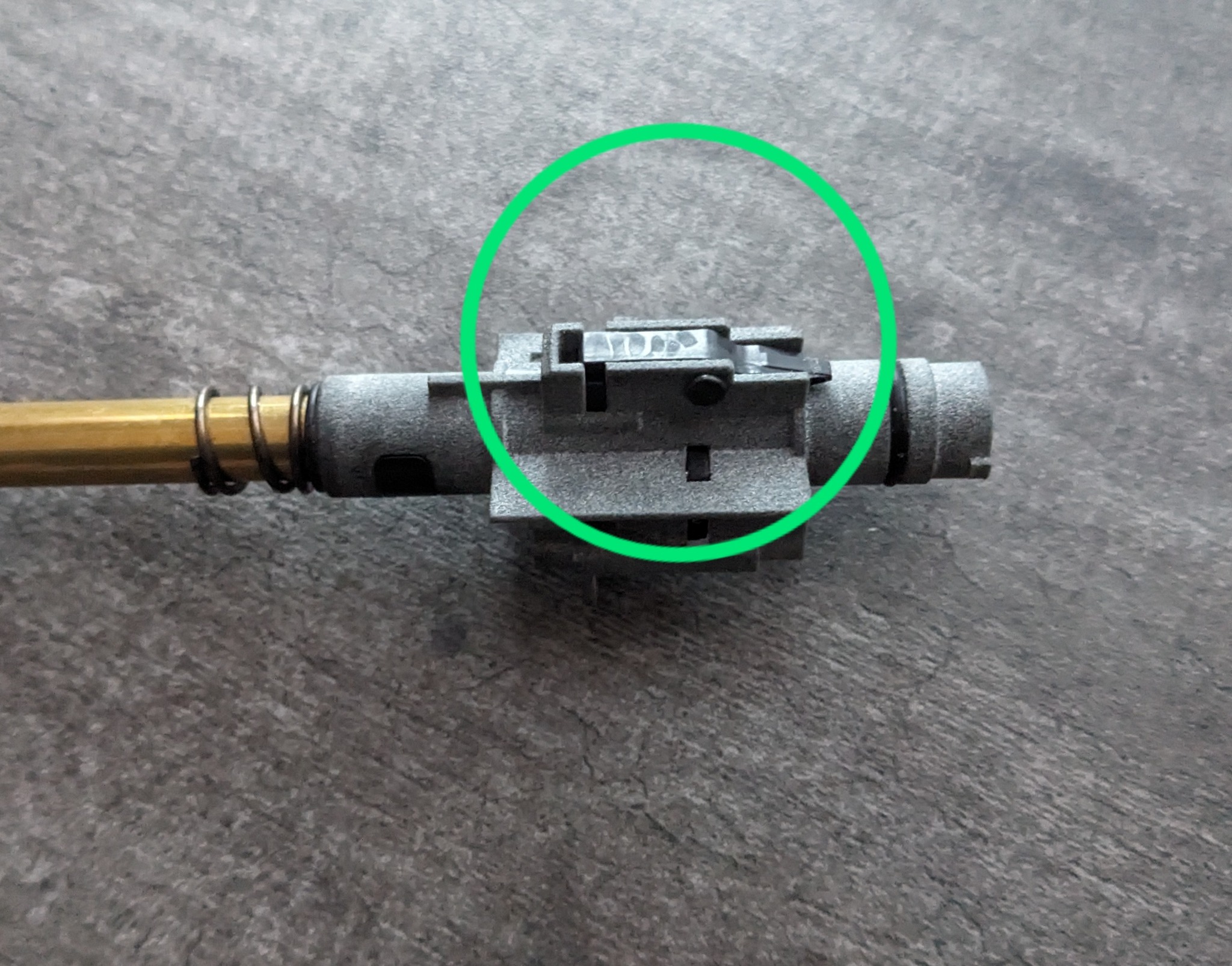

A: チャンバー上部ピンを抜き、ホップレバー一式を外します。

B: ストック側の後端のパーツを回転させるとカバーが後方に外れ、続いてホップドラムも後ろへ抜きます。

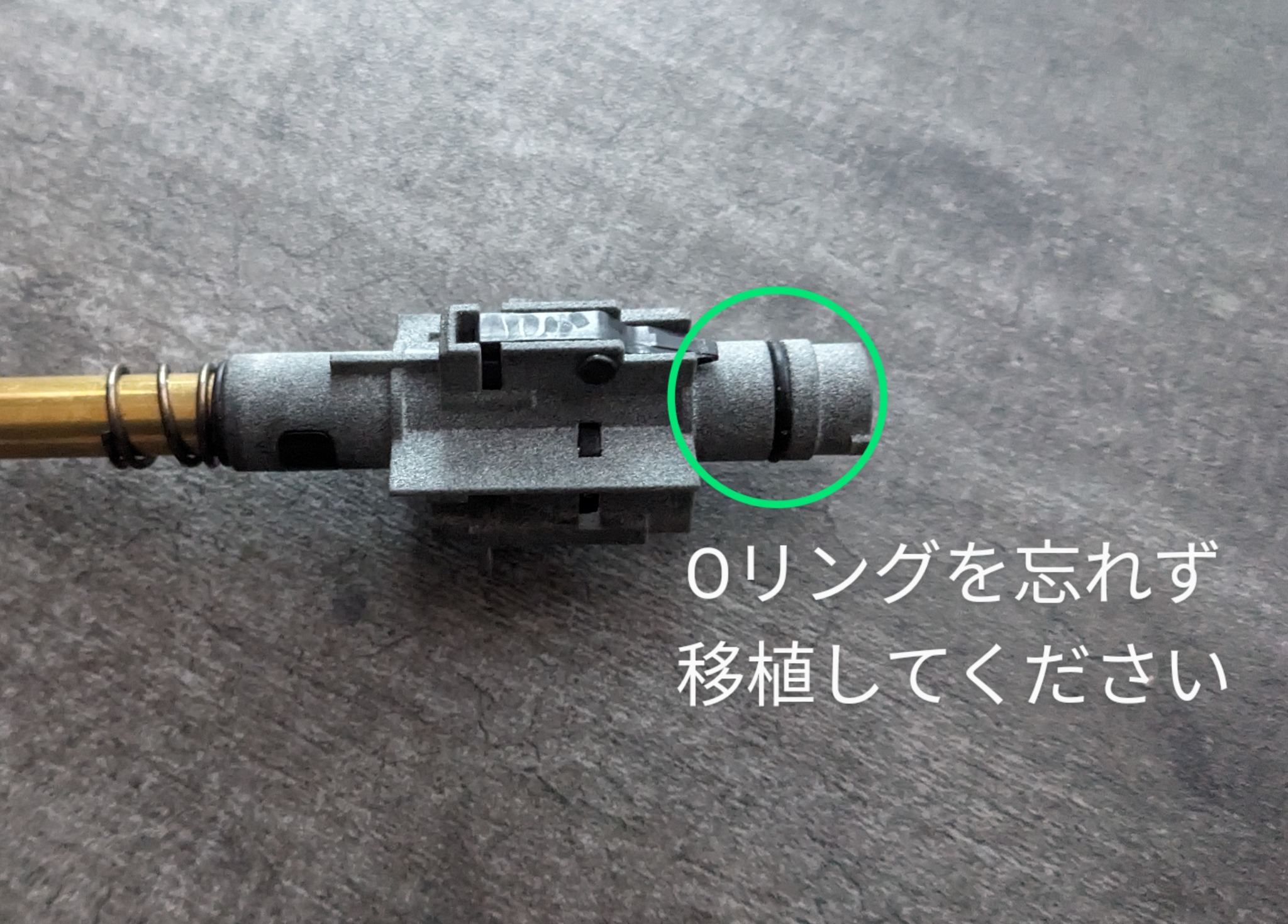

チャンバーについているOリングも移植するため、外します。

C: インナーバレル側のC型のストッパーを下へ抜いて外し、インナーバレル・ホップパッキン、リングを銃口側へ抜いて外します。

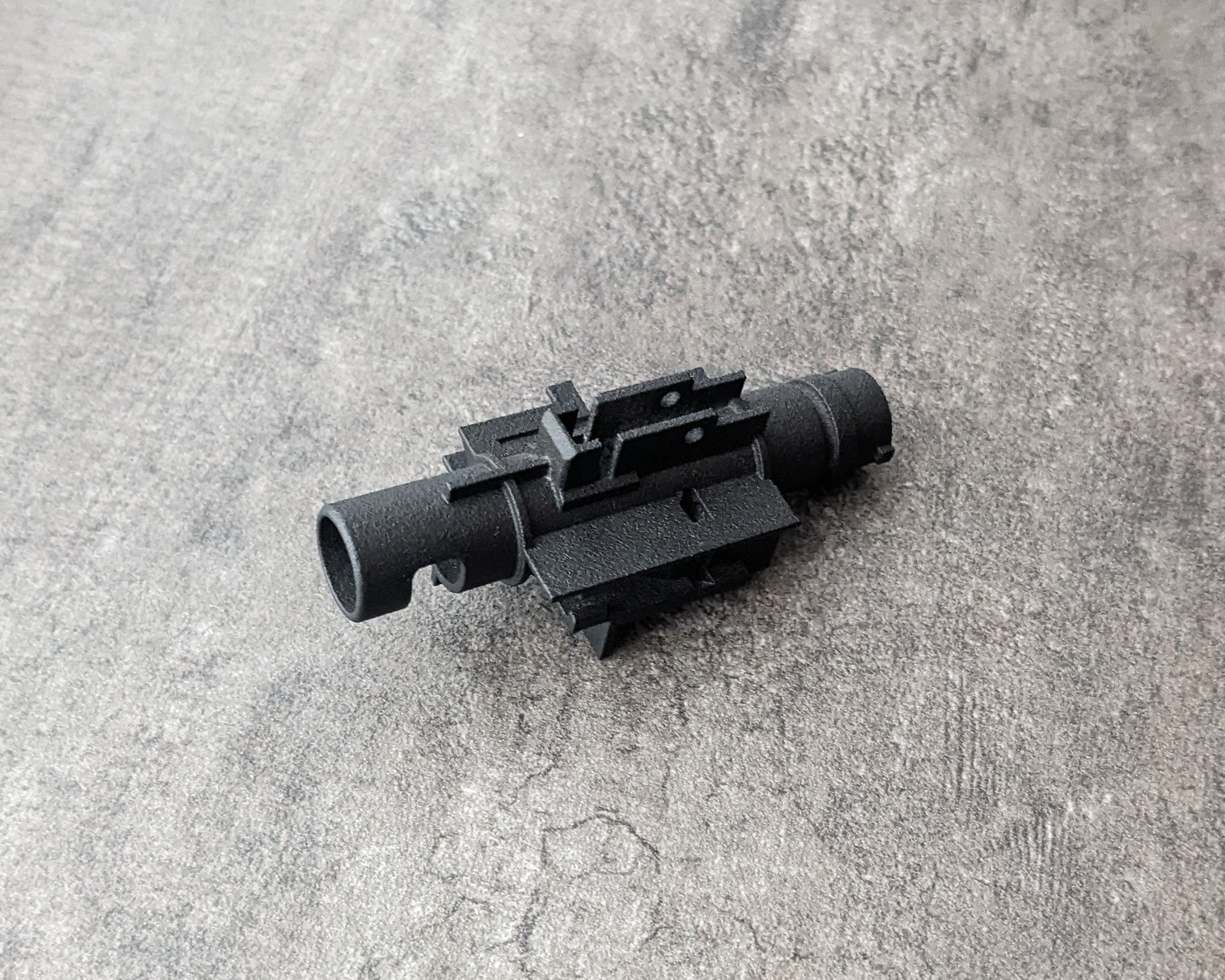

6. 本製品のチャンバーへ各パーツを移植します。

・インナーバレル、ホップパッキン、リングを逆順でゆっくり差し込みます。

 ※高粘度グリスなどをホップパッキンに付けるとスムーズに装着できます。

※スプリング、Oリングも移植して取り付けてください。

・ホップアーム、押しゴムなど一式を逆順で取り付けます。

 ※この段階でホップアームを押し下げてみて、ホップパッキンがズレていないかを確認してください。

・ホップドラムのOリング、ホップドラム、ドラムカバーを逆順で取り付けます。

※ホップドラムを回して、正しくホップパッキンが下りてくるか確認してください。

7. チャンバー一式をメカボックスに取り付けます。

画像のツメが噛み合いロックがかかっていることを確認します。

8. 電源の配線をチャンバーに固定します。

9. 配線が噛まないよう気をつけながら、アッパーレシーバーを前から取り付けます。

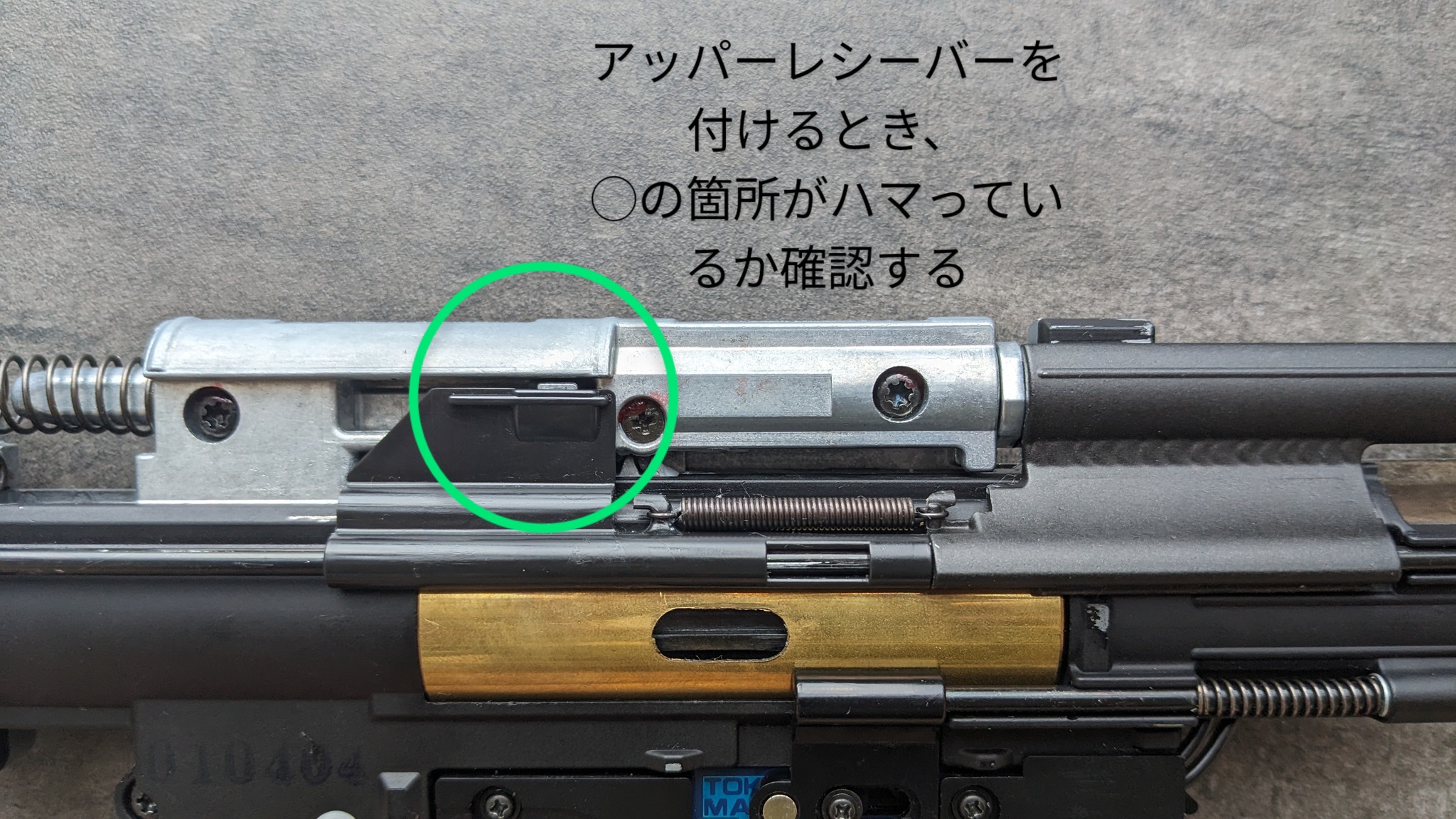

▼画像の位置がハマっていることを確認してから取り付けてください。

10. アッパーレシーバー固定ピンを取り付けます。

11. アウターバレルユニットを前側から取り付けて、ネジを締めます。

12. ハンドガードとストックを取り付けたら、本体側は完成です！

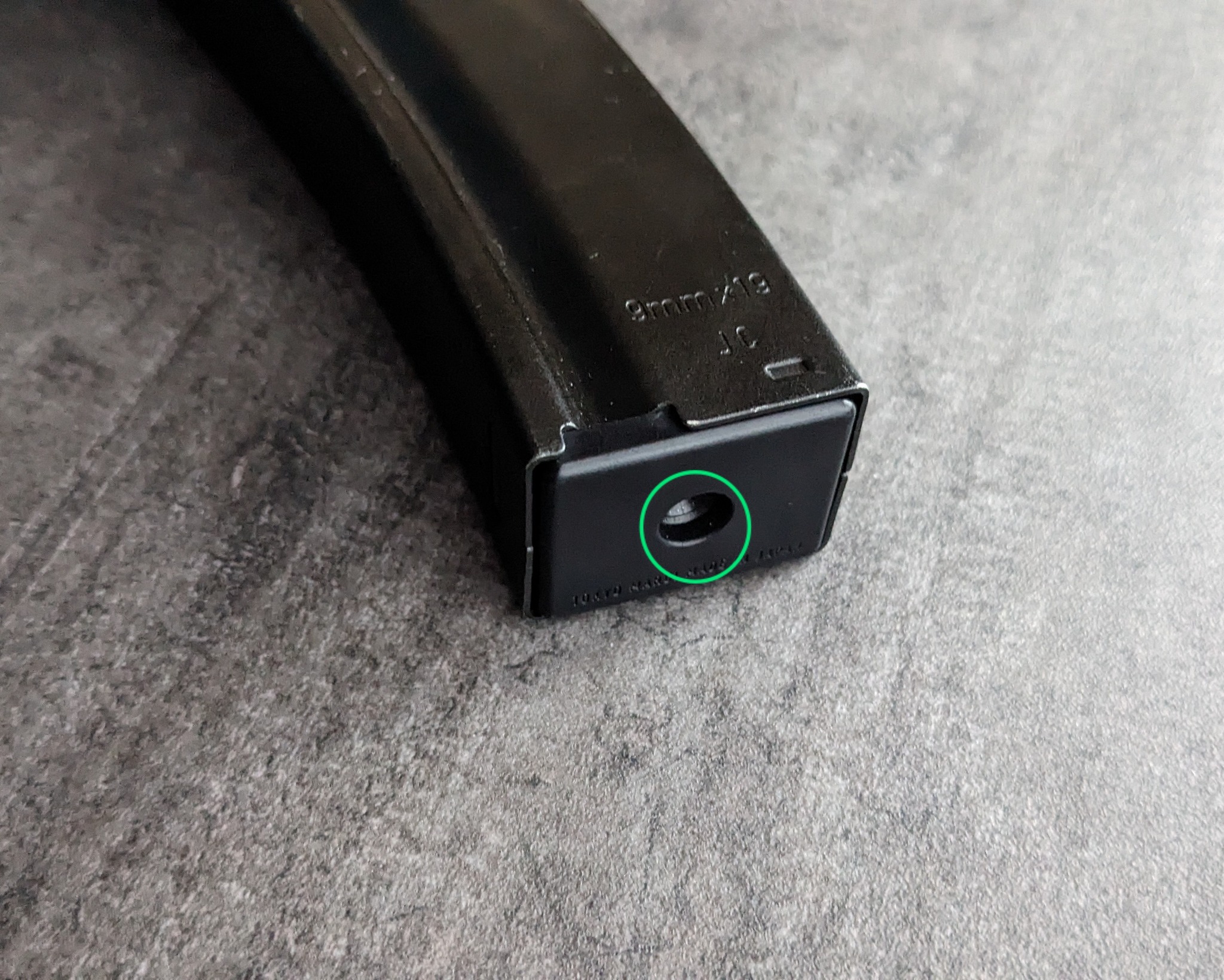

1. マガジン下部の六角穴付きボルトを外します。

 ※2mm六角レンチ使用

 マガジン外装を下方向へ抜きます。

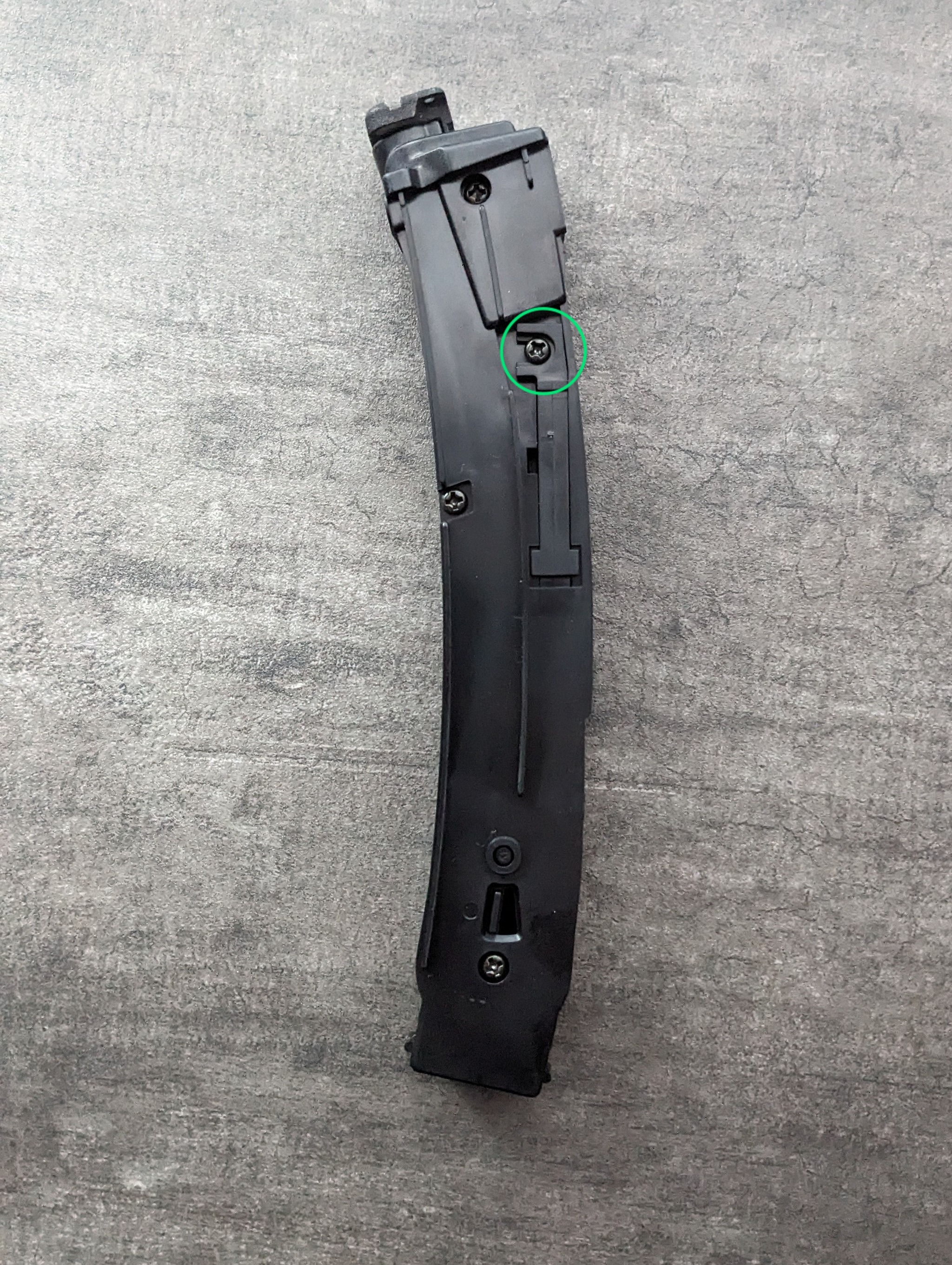

2. 緑丸のネジを外し、フォロワースプリングを外します。

3. 残りのネジを外し、インナーマガジンを開きます。

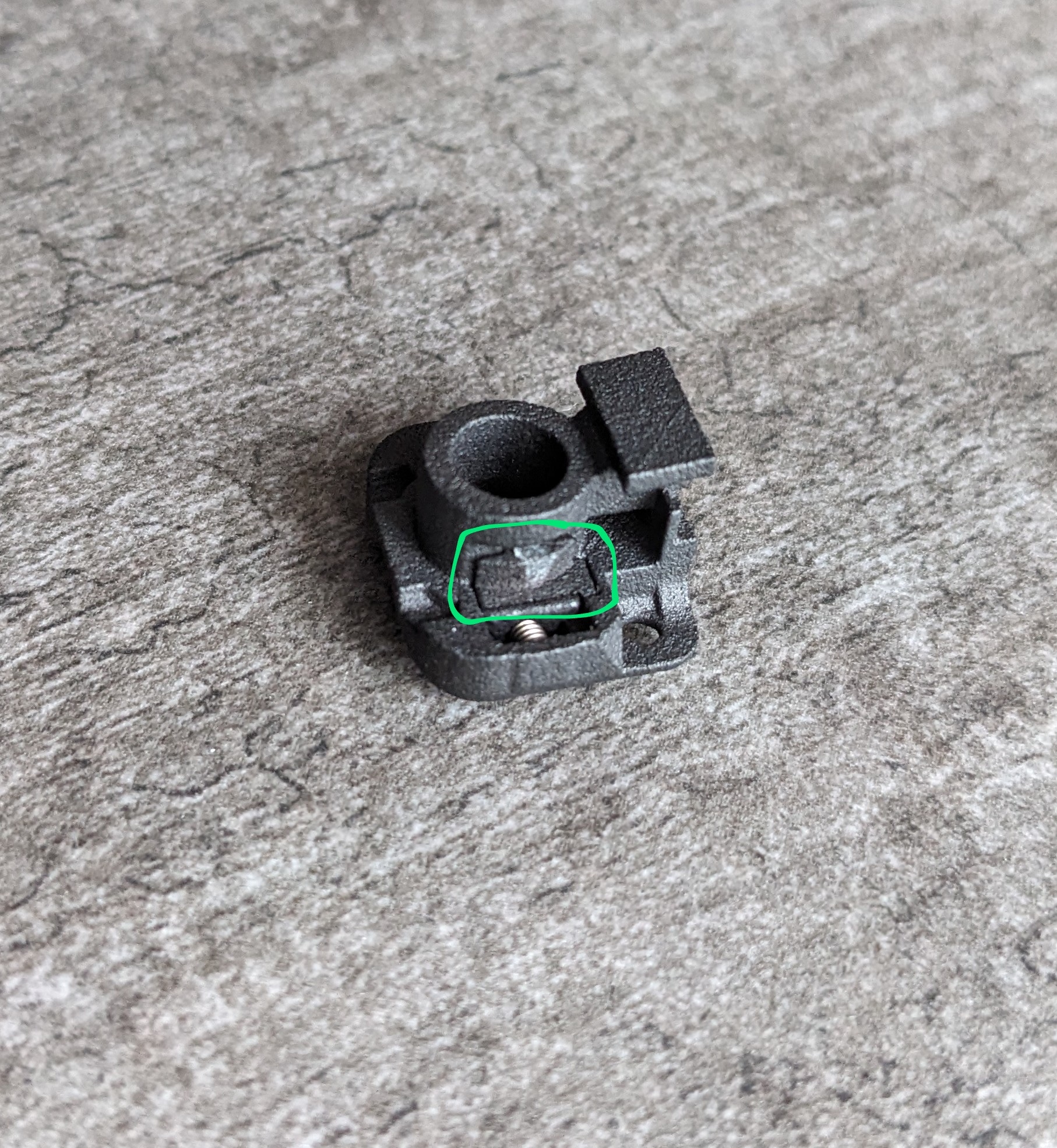

4-0. マガジンリップの緑丸のパーツが外れていないかチェックしてください。

画像の状態であればOKですので、外れている、ズレていた場合は画像のように取り付けます。

4. 純正のマガジンフォロワーストッパー、スプリングを外し、本製品のリップを横から挿し込んで取り付けます。

※ガタツキ防止のため、少しタイトになっています。

5. オートストップのレバー、リアルカウントレバーを外していたら取り付け、インナーマガジンを閉じます。

※リアルカウントレバーの向きにご注意ください。

7. 3で外したネジを締めます。

8. リアルカウントレバーが画像の位置になっていることを確認します。

9. マガジンフォロワー、フォロワースプリング一式を、順番に気をつけて横の穴に入れ、取り付けます。

取り付け後ネジを締めます。

▼マガジンリップに楕円状のパーツが付属する場合は、下記画像の赤丸の位置に入れるとリアルカウント時に30発装填できます。

▼問題なければ、画像のようにフォロワーがリップまで来ます。

10. リアルカウントにする場合は、リアルカウントレバーを◯印がついていない方に倒します。

※楕円状のパーツを入れない場合、リアルカウント時の装弾数は33発です。

※調整パーツを開発予定です。

11. リップの両側にリップカバーを取り付けます。

左右違いますので、下記画像を参考に、形状を確認して取り付けてください。

前側のツメを引っかけてから、後ろ側を被せて取り付けます。

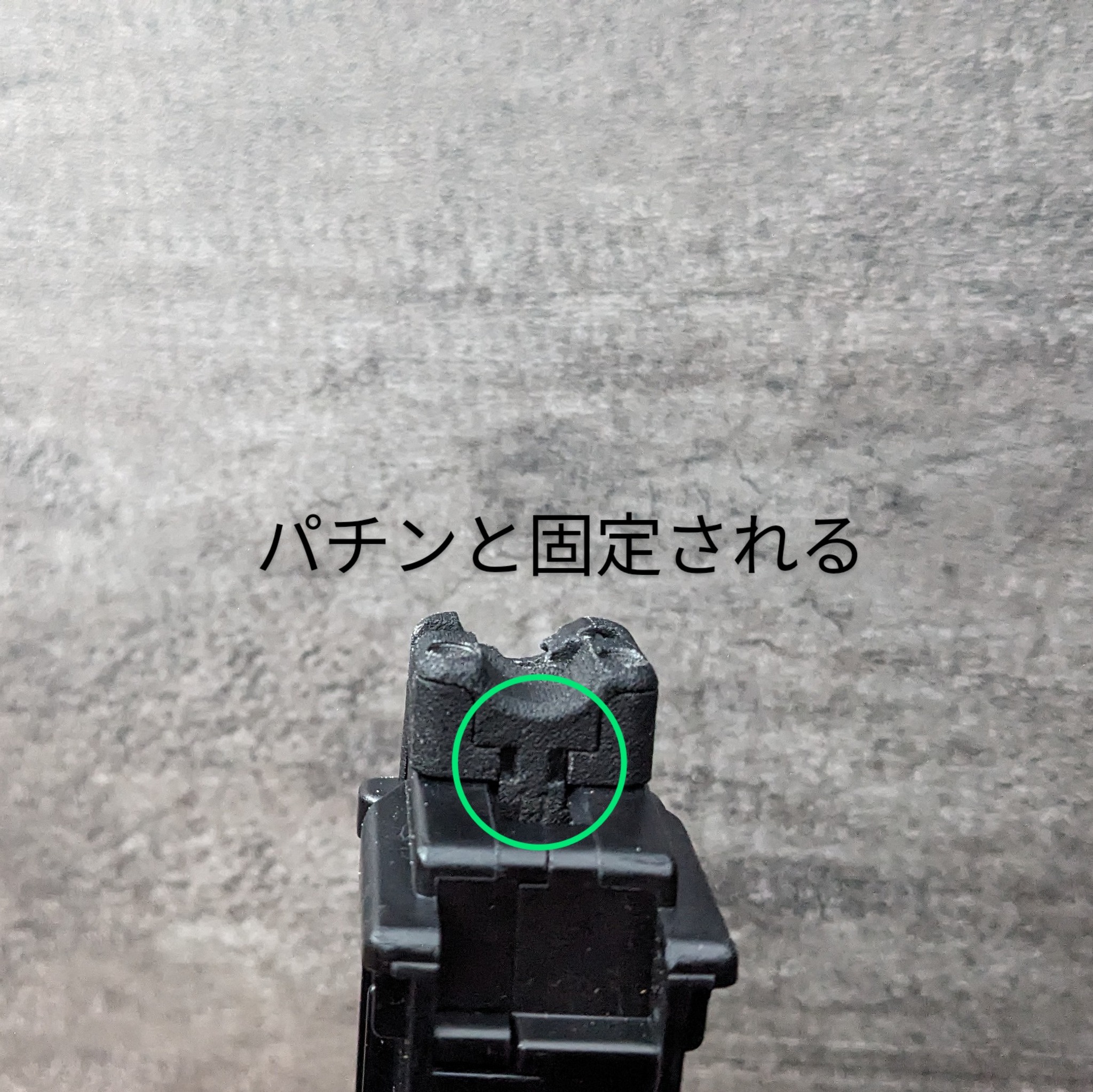

後部のツメがパチンと固定されればOKです。

12. リップ上部を付属ネジで固定します。

※まっすぐにしてネジを回してください

13. マガジン外装を取り付け、底部の六角穴付きボルトを締めれば完成です！
