注意事項

・組込み、使用はお客様の責任で行ってください。

・この製品の組込みにはエアガンの分解、配線の延長をする必要があります。

・3Dプリント製のため、積層痕や仕上げに荒いところがある場合があります。

・ご不明な点などありましたら、お気軽にショップの質問やTwitterのDMでお問い合わせください。

パーツ

組立手順

※まずは配線を延長するため、長さを確認します。

1. 純正グリップを外し、本製品のグリップ(A)を取り付け純正の固定ネジを移植して仮止めします。

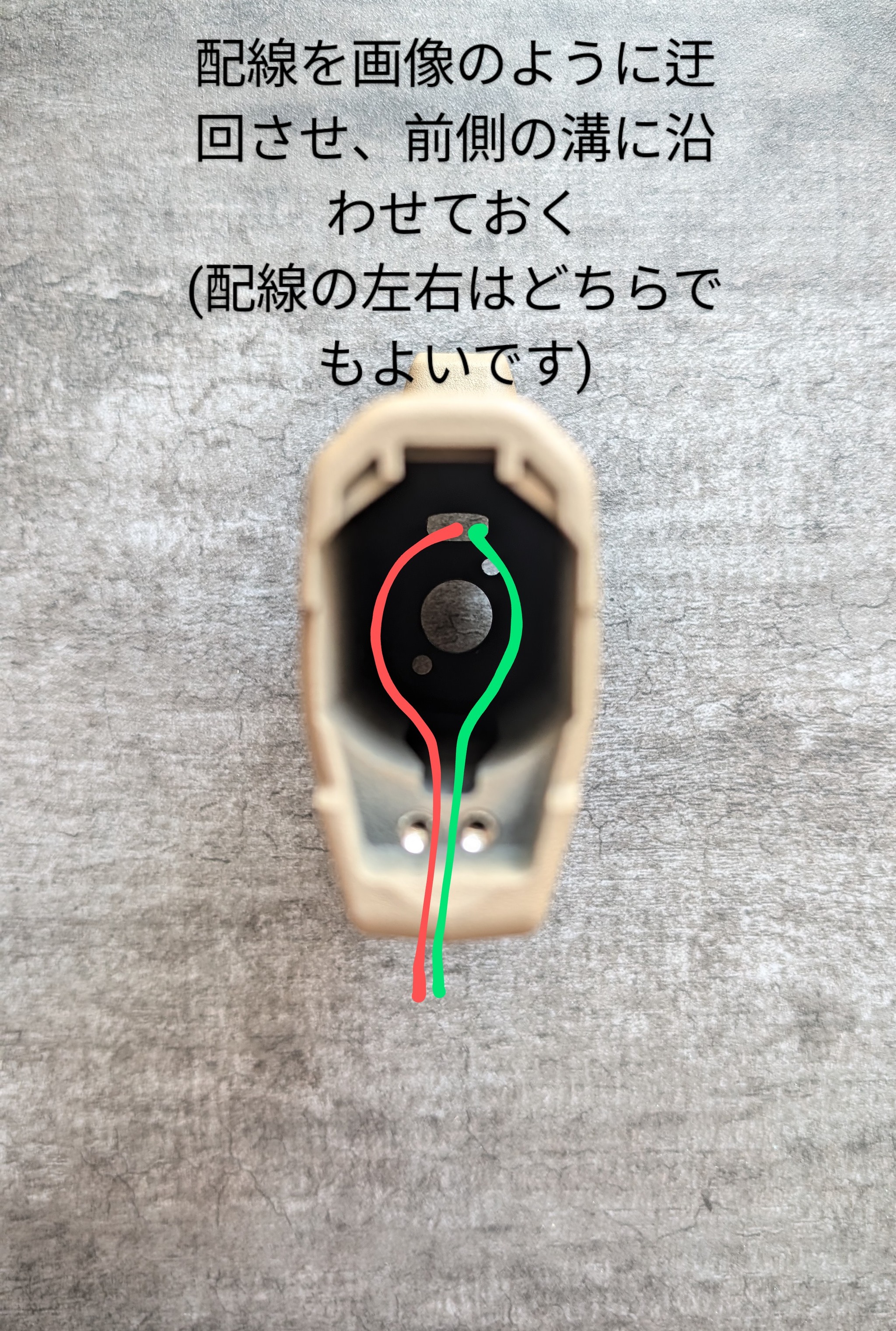

2. 配線を迂回させつつ前側の溝に沿わせます。

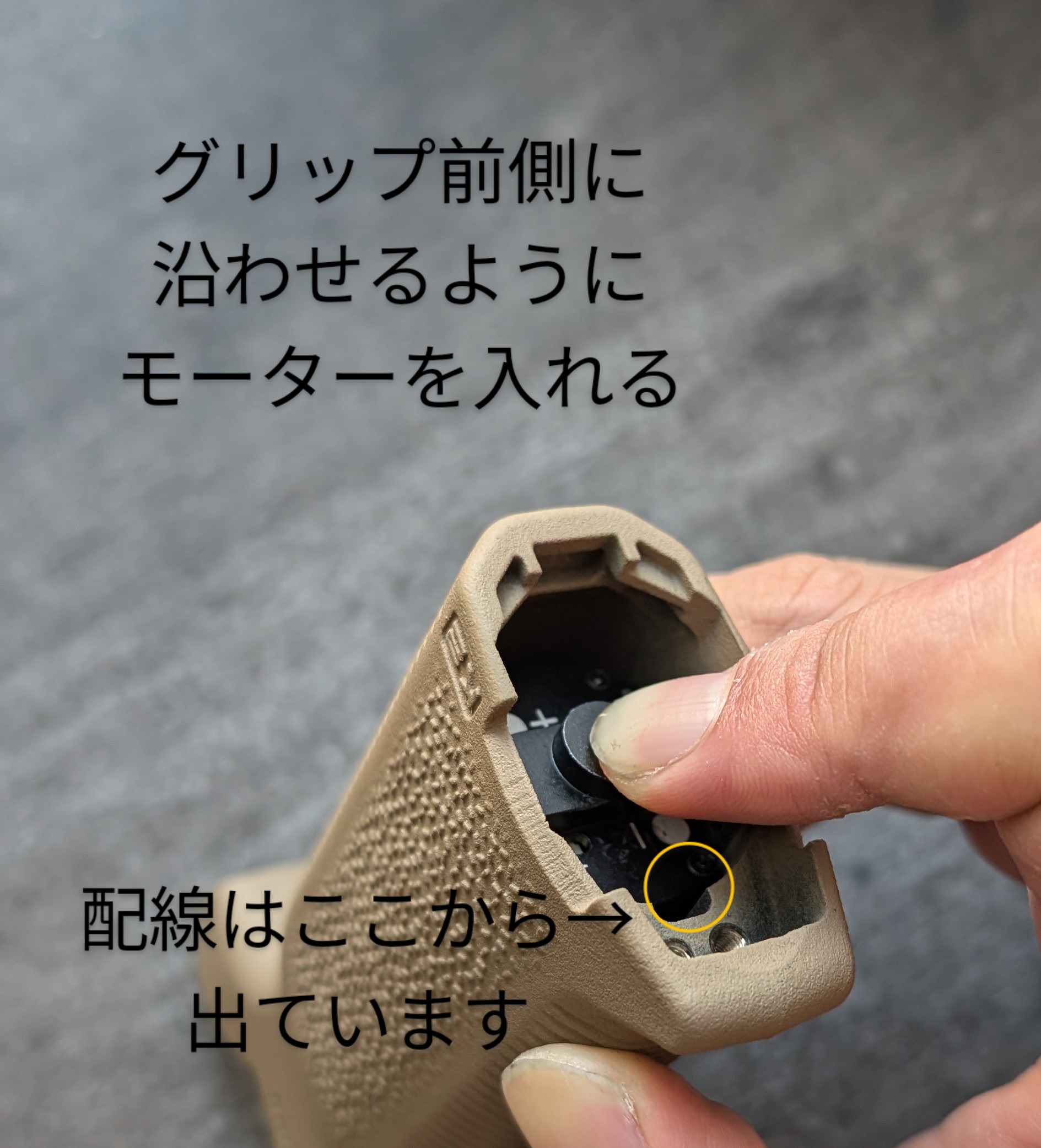

3. 配線を沿わせたまま、モーターを入れます。

  ※グリップ前側の内壁に沿わせると、画像のようにモーターが奥まで押し込めます

4. どれくらい配線を延長するか確認し、配線を延長してください。

  ※環境に依りますが、およそ1〜1.5cmほどの延長が目安です。

5. 配線延長後、再度グリップを取り付け今度はきちんとネジを固定し、3のモーターを入れるまで進めます。

6. モーターに端子を取り付け、配線を整えます。

※ここからモーターの位置調整に進みます

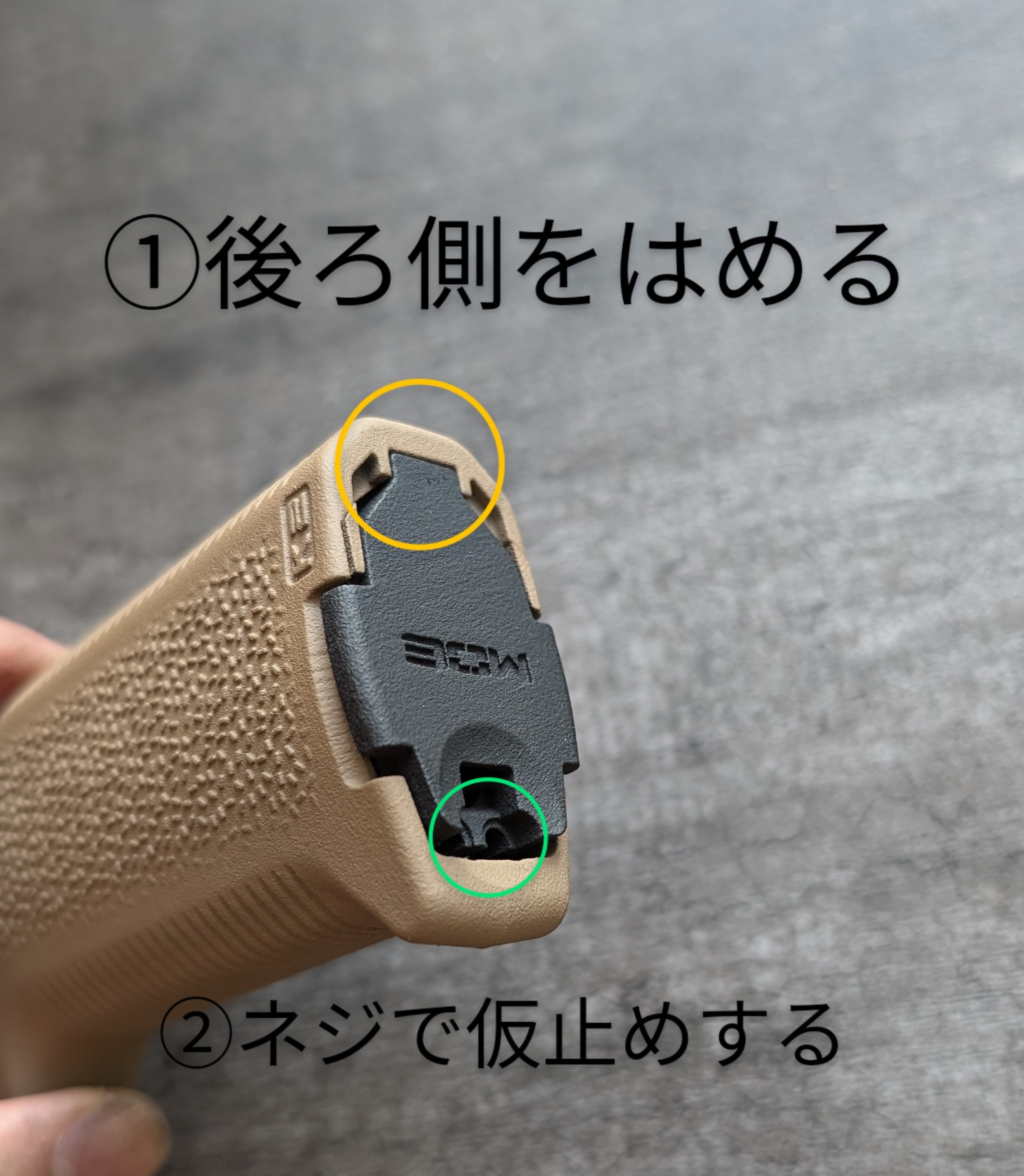

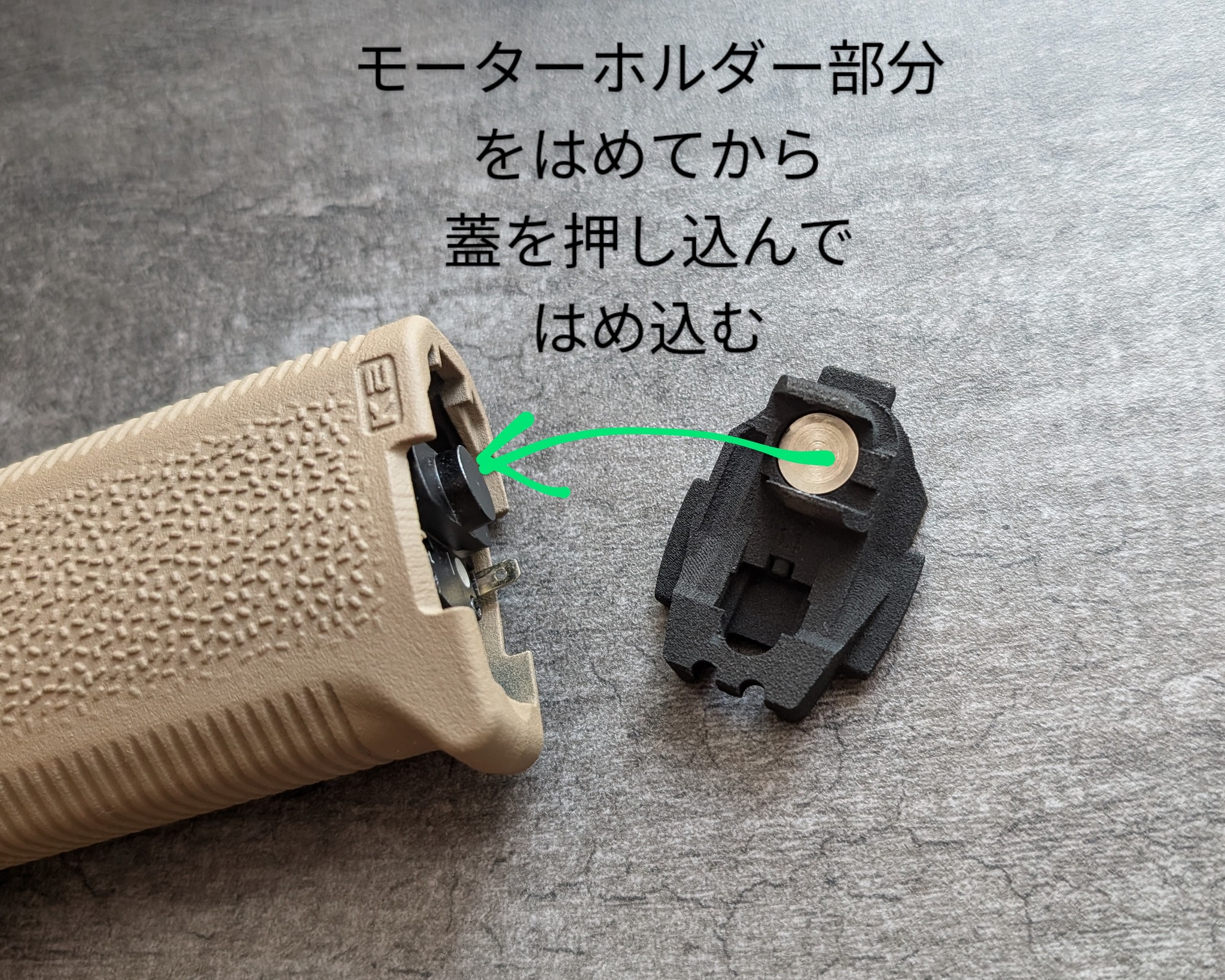

7. グリップ蓋(B)に純正のモーターエンドの板を乗せ、蓋をモーターホルダーに重ねてから蓋を押し込み、後ろ側を引っ掛けます。

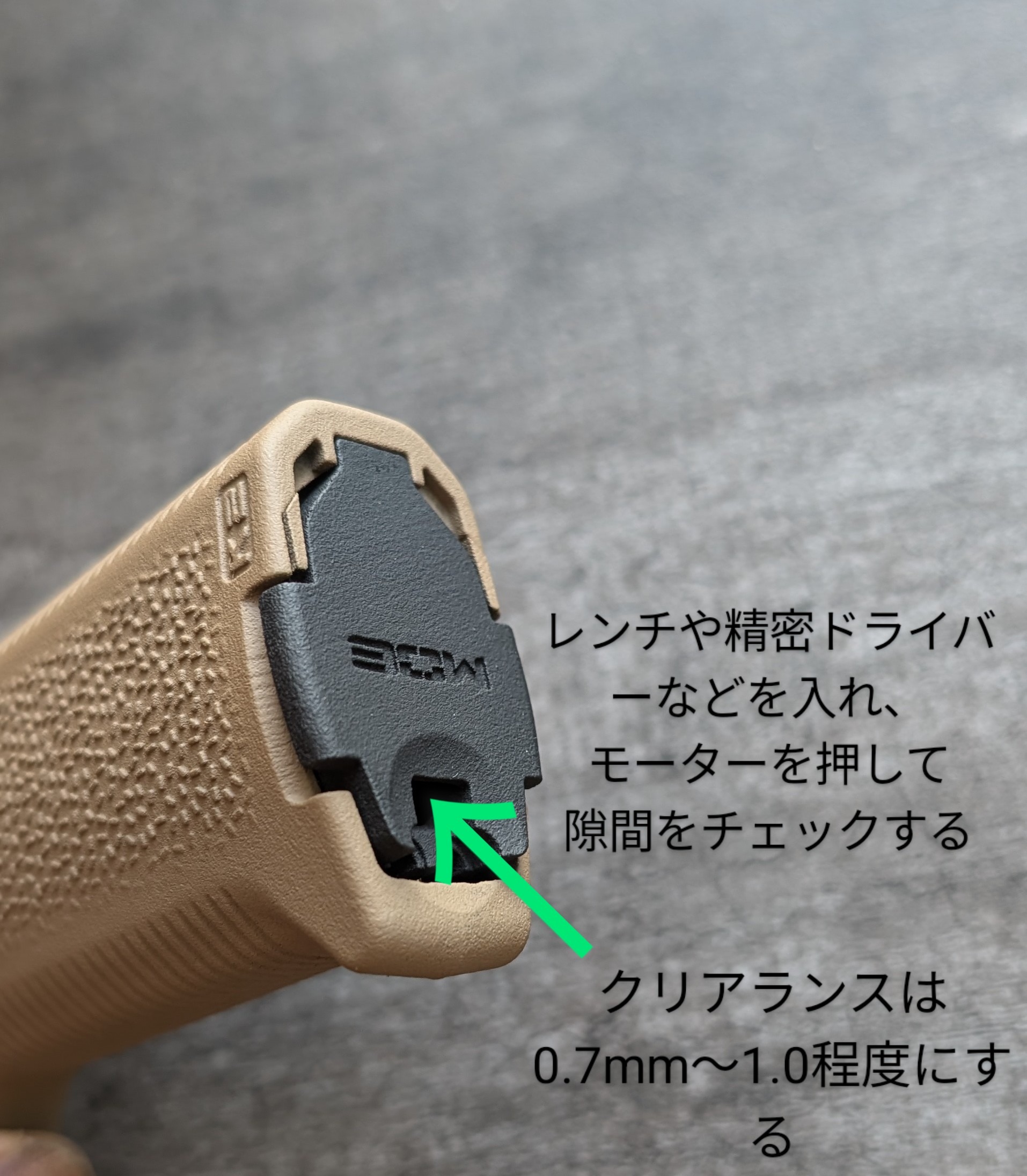

8. 固定ネジ(C)で仮止めして、精密マイナスドライバーやレンチなどを画像の穴から入れ、モーターを押してどれくらい動くか確認します。

(0.7mm〜1mmを目指します)

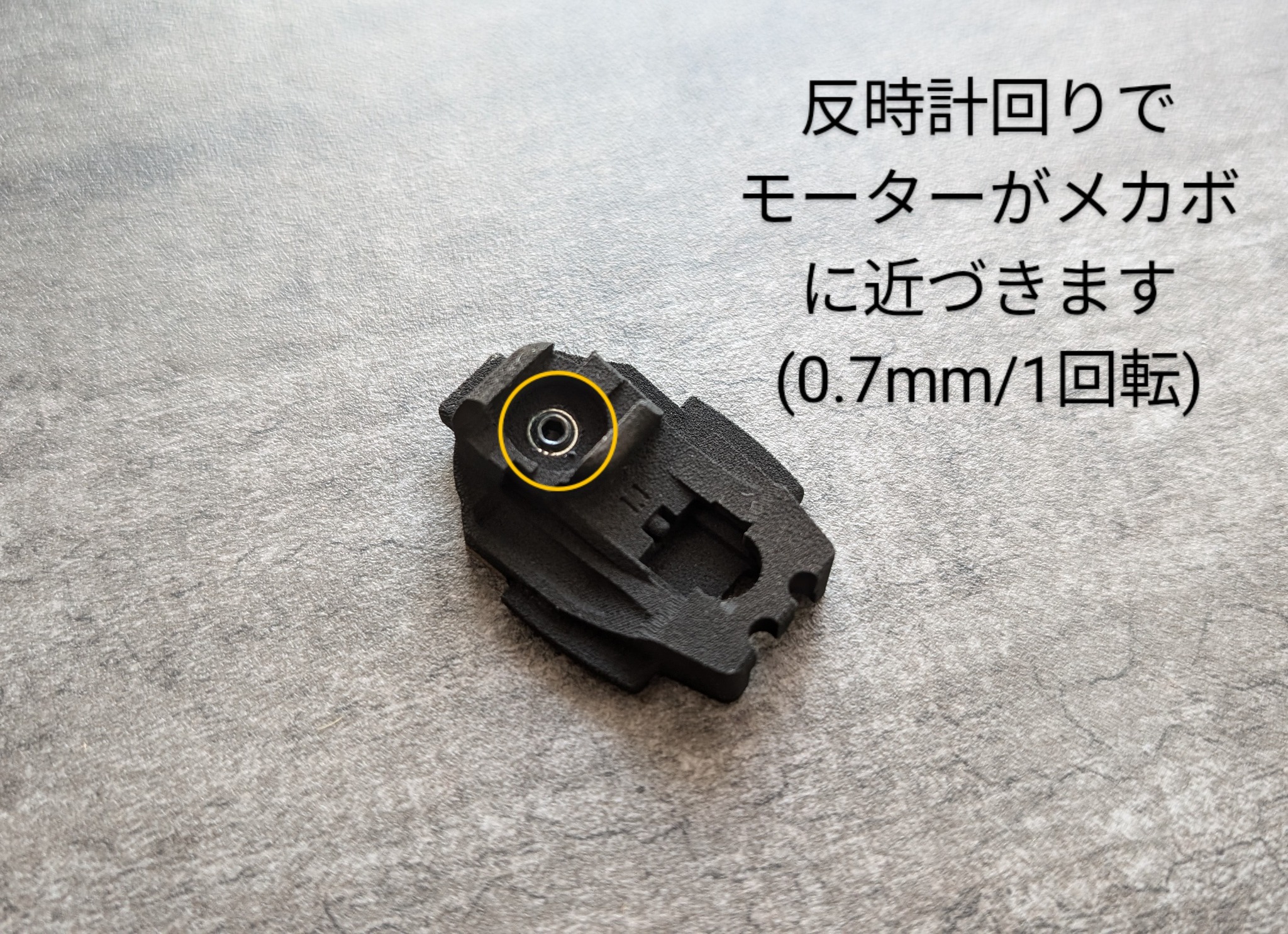

9. 一度蓋を外して、蓋の調節ネジ(2mm六角レンチ使用)を回して位置を調整します。

反時計回りでモーターがメカボ側に動きます。

※調整ネジは0.7mm/1回転 動きます。

10. 0.7mm〜1mmほどのクリアランスになったら、試運転します。

モーターがメカボから離れすぎると作動が悪くなります。

また、近すぎるとノイズが増えます。

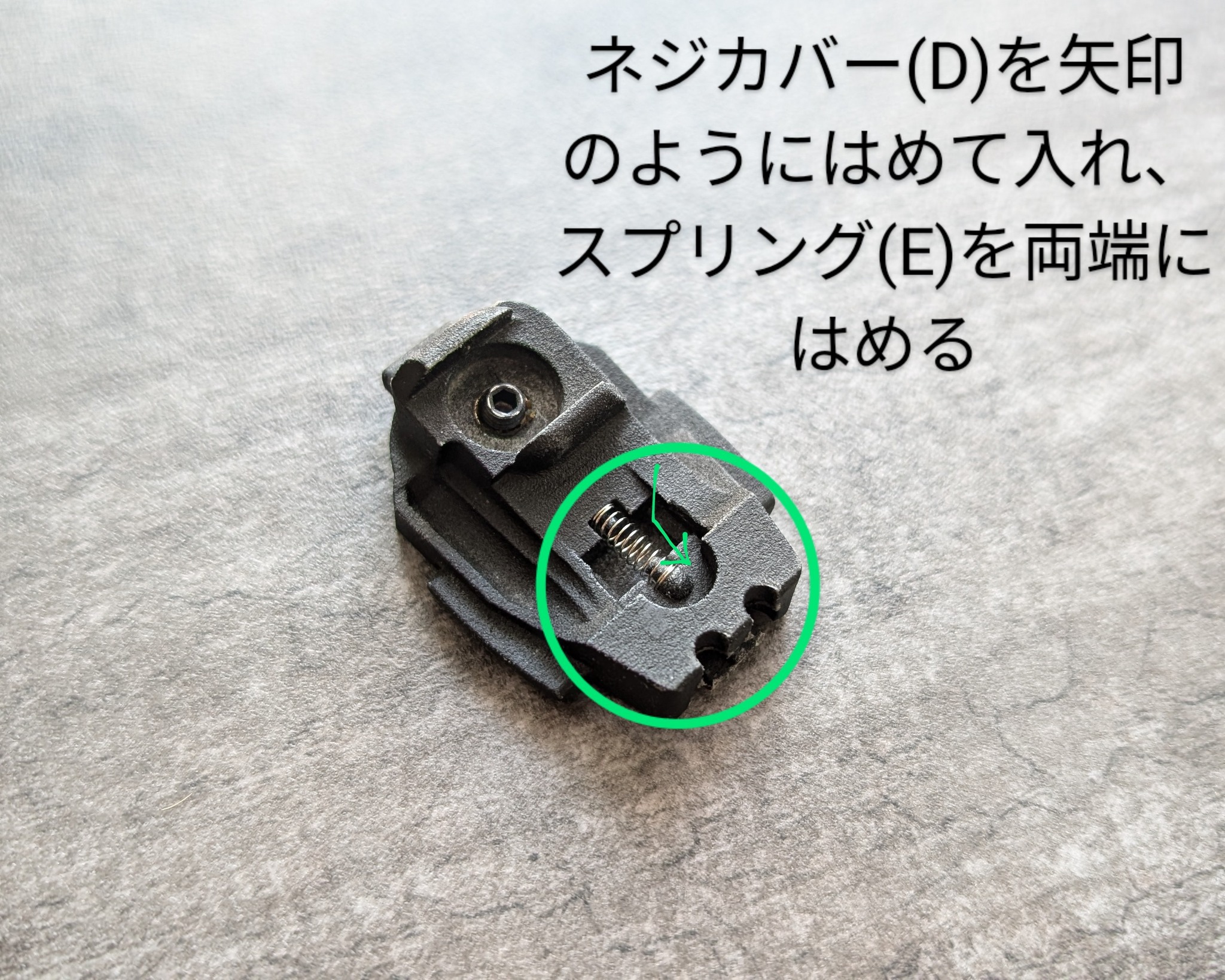

11. 問題なく動いたら、蓋をもう一度外し、ネジカバー(D)を画像のように取り付け、スプリング(E)の両端を画像のように凸に引っ掛けて固定します。

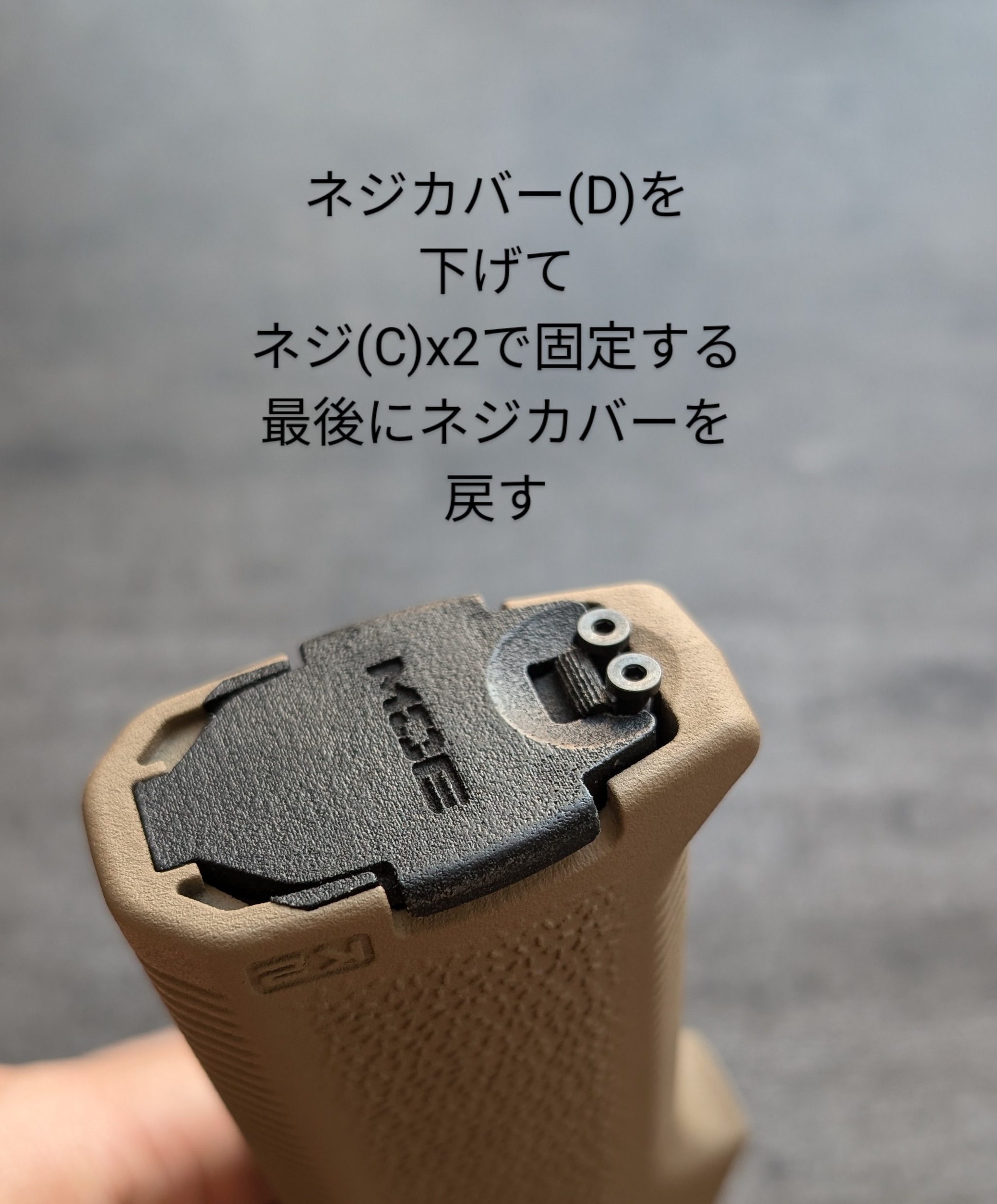

12. 再度蓋を取り付け、ネジカバーを下げながら固定ネジ(C)で固定し、ネジカバーを戻せば完成になります！
