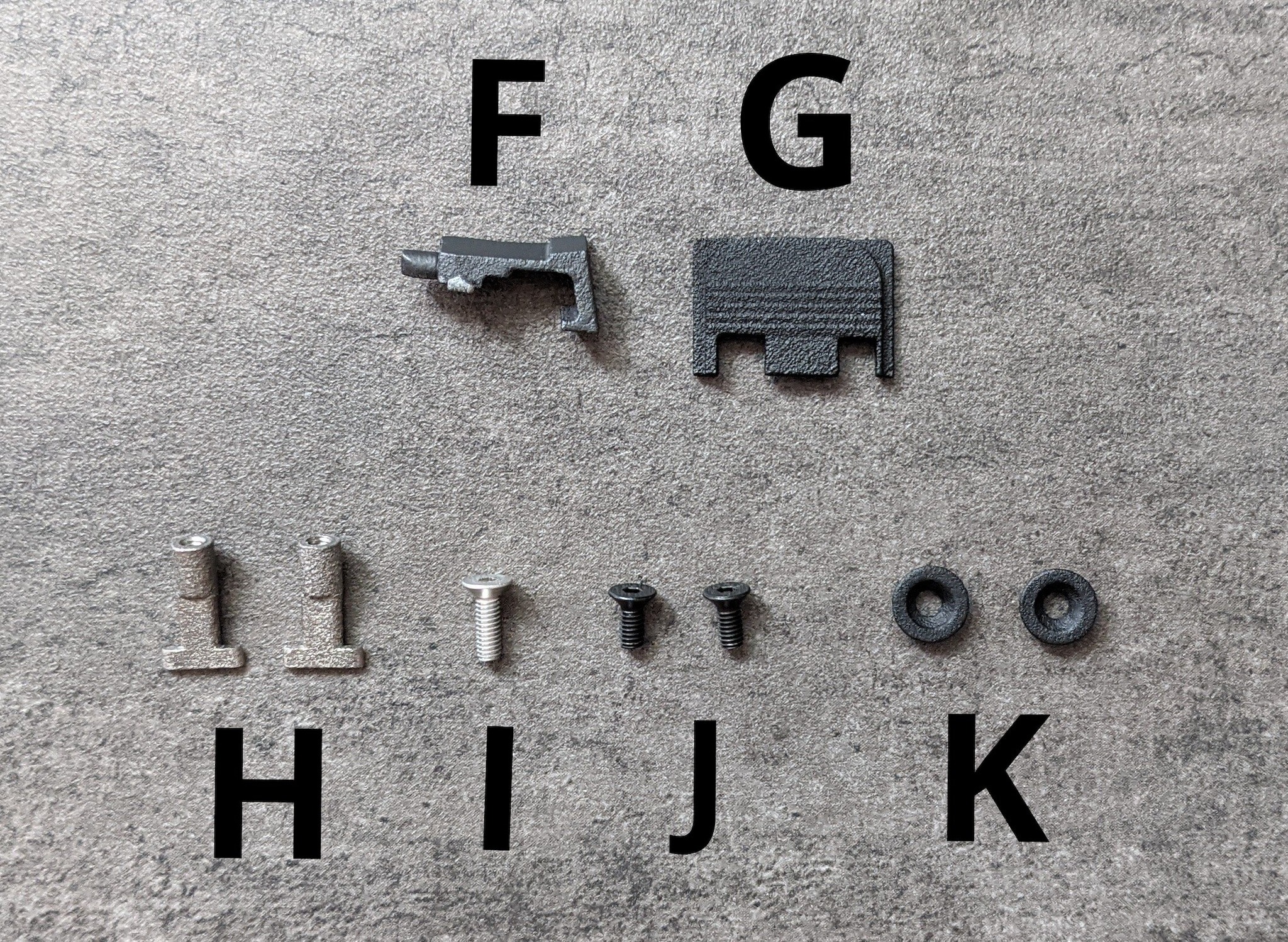

▼Docterサイト規格の場合、上記C、H、J、Kは、下記のパーツになります。

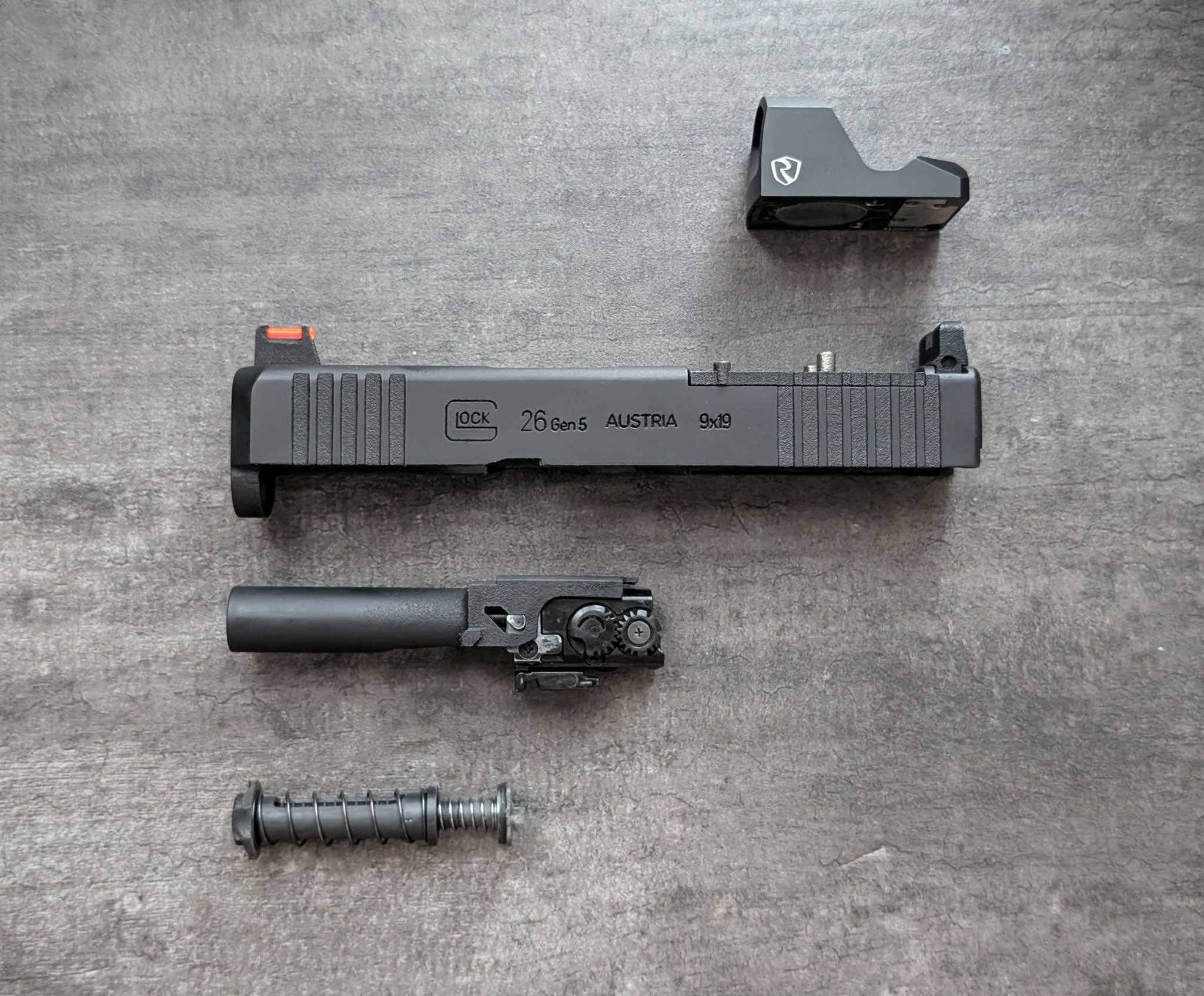

1.  スライドを取り外し、ドットサイト、アウターバレル、リコイルスプリングを外します。

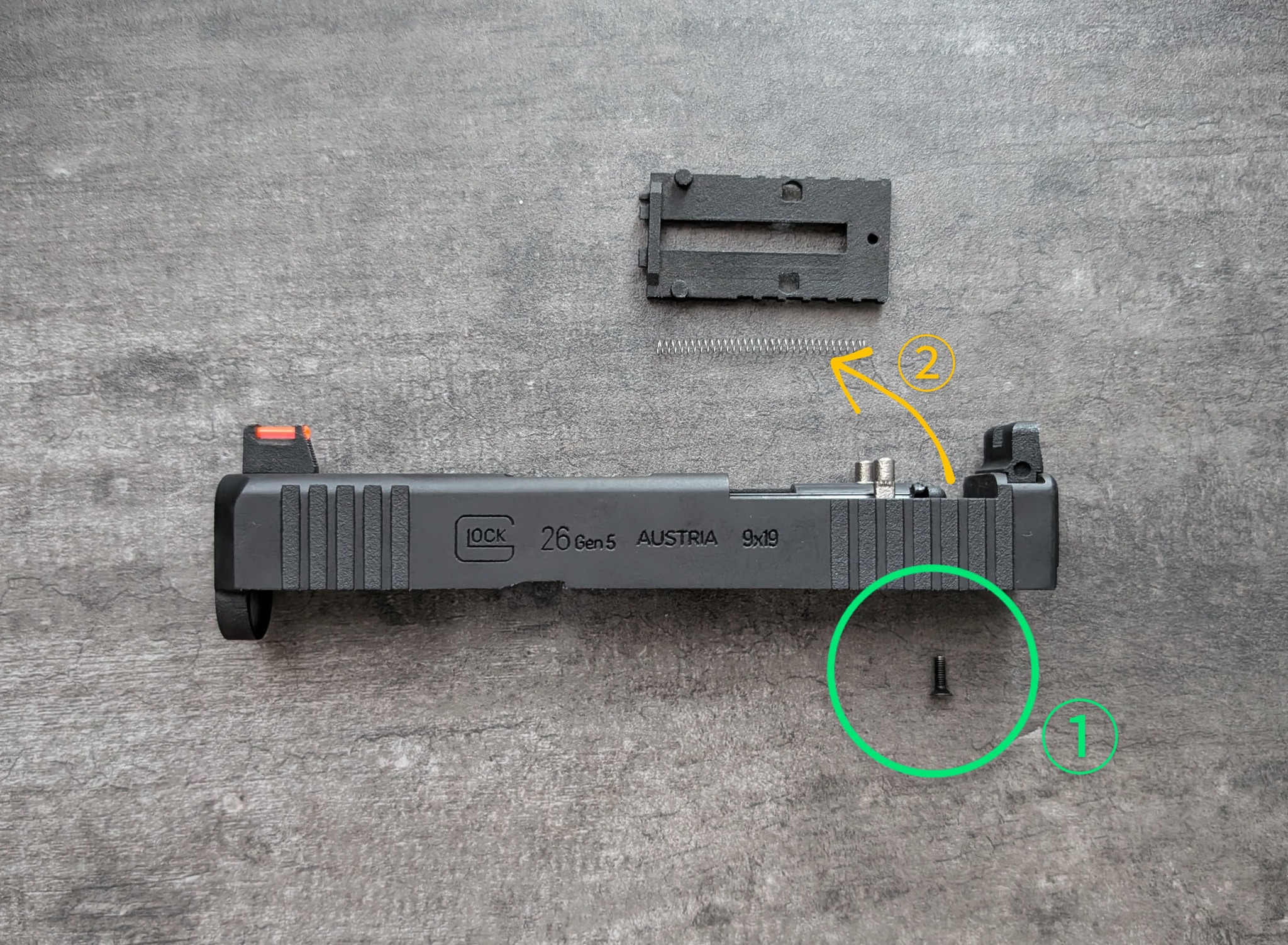

2. ①マウント固定ネジを外し、②マウントの後ろ側を持ち上げ、マウント、リターンスプリングを外します。

3. ①リアサイト固定ネジを外し、②ブリーチを真っすぐ下へ外します。

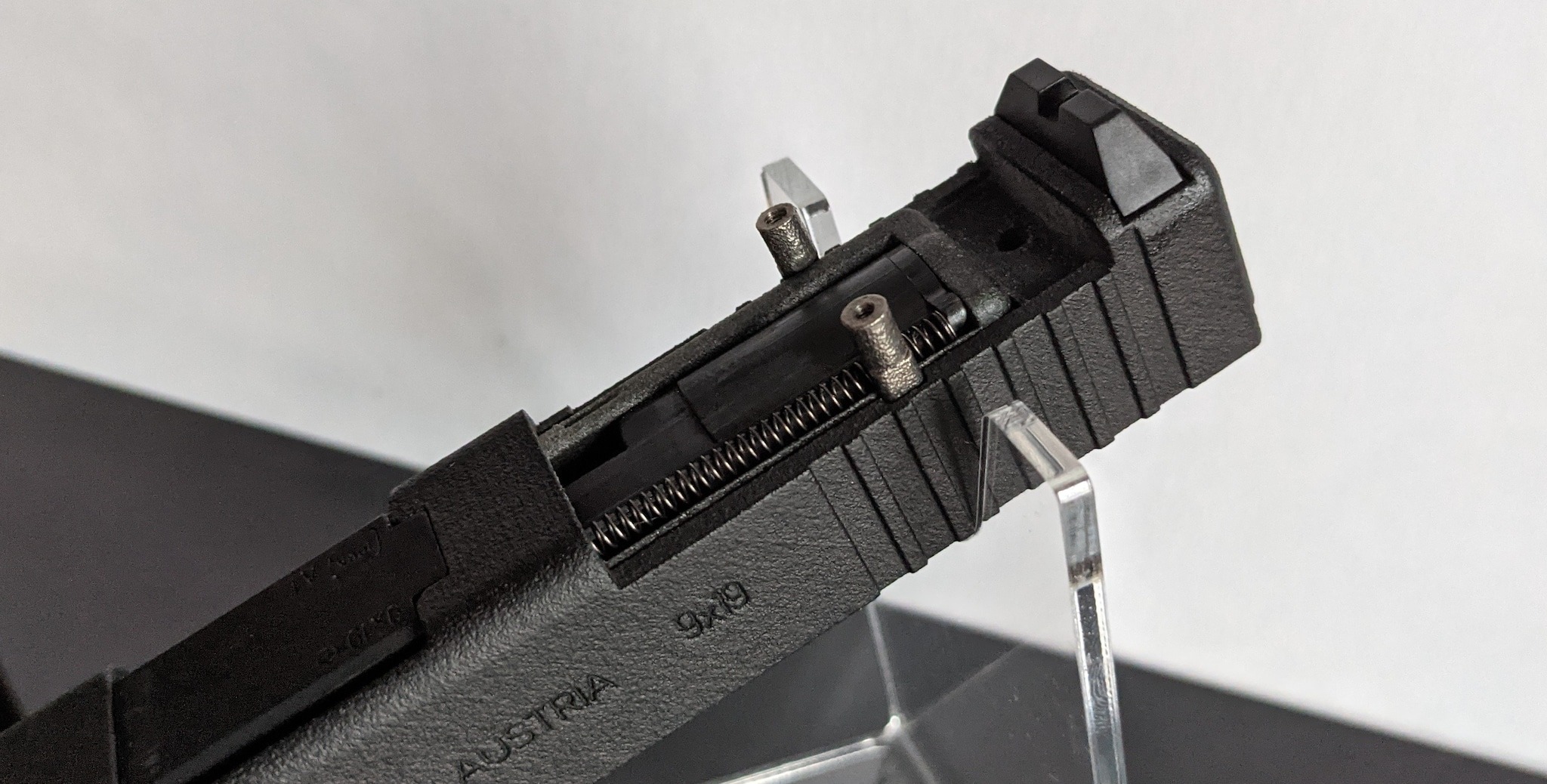

4. 付けたい規格のドットサイトマウントネジ(H)を取り付けます。

※Docter規格サイトご使用の場合、ドットサイトマウントネジ(H)は左右で異なります。

画像の向きで組み込んでください。

6. ブリーチにエンドプレート(G)、またはスライドラッカーをはめてスライドに取り付けます

※斜めに押し込むとうまく入りませんので、傾かないように奥まで入れます

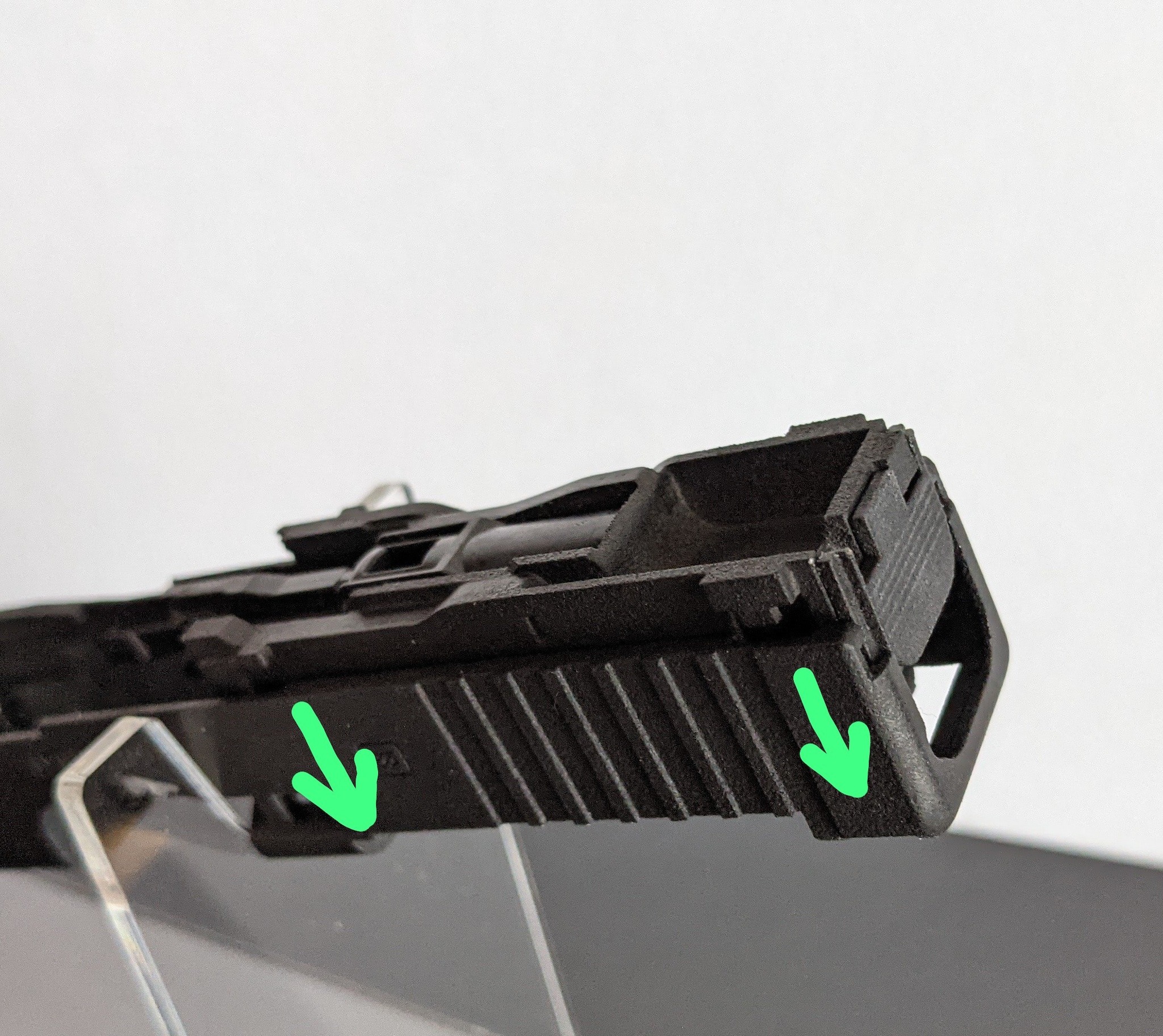

※画像のようにブリーチの両方の前側が、カチッとハマるまで押し込みます

7. リアサイトを取り付けます(純正ネジ)

8. ブリーチ上部から、ローディングノズルリターンスプリングをはめ込みます。

※スプリングに潤滑オイル等を付けてください。

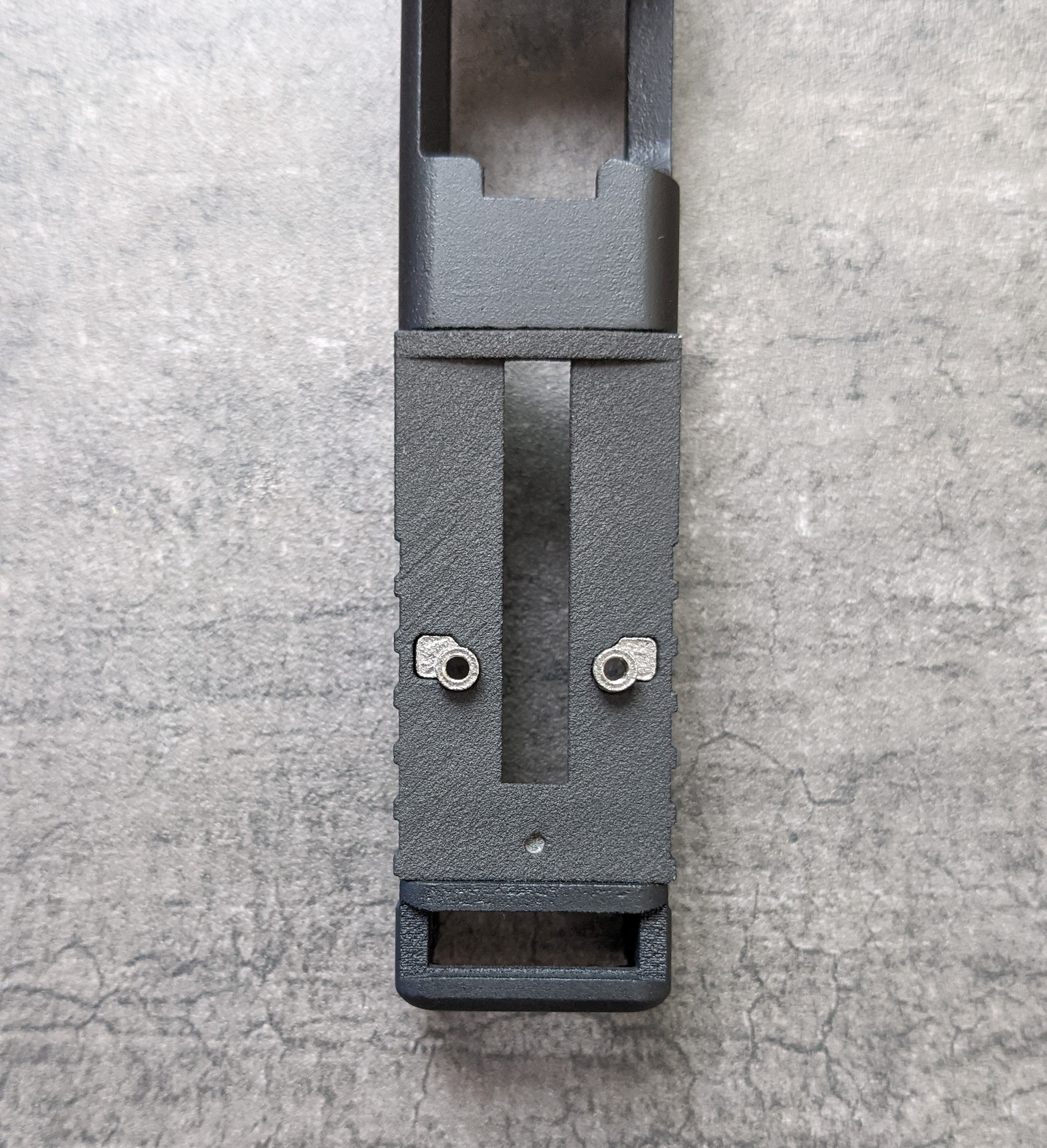

9. マウントスペーサー(C)を取り付けます

※ドットサイトを取り付けない場合はマウントカバー(D)を取り付けてください

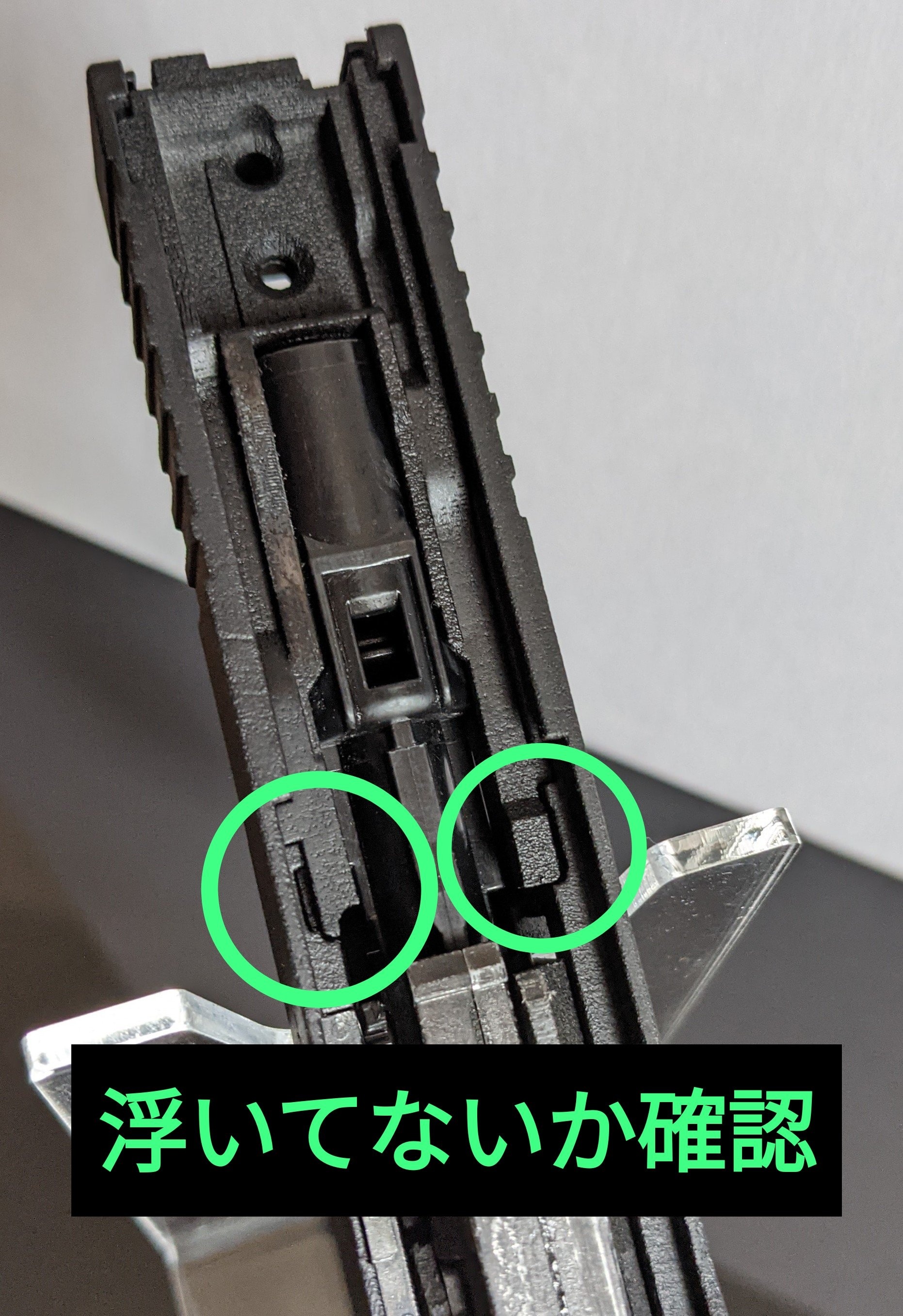

※前側にブリーチと固定される爪があります。前側が浮いていないか確認してください

※再度ブリーチが浮いていないか確認してください。浮いている場合は一度マウントスペーサーを外して、ブリーチを押し込んでから再度 9 を行ってください

10. スライド下側から付属ネジ(I)を取り付けてマウントを固定します

※ネジは六角レンチ1.5mmです

※ネジ山が潰れる可能性がありますので、締めすぎないようご注意ください

※ゆるむ懸念がある場合はネジロックをご使用いただくと安心です

11.ドットサイトをマウントに載せます

※マウントスペーサー中央にはシリンダーが露出しています。電池との接触などが気になる場合は接触する位置にマスキングテープなどを貼ってください。

12. ネジスペーサー(K)をRMRのネジ受け部分に載せてから、マウントネジ(J)を差し込んでドットサイトを固定します。

※ネジは六角レンチ1.5mmです

※締めすぎ要注意です！　力強く締めると六角穴をナメたり、部品が破損する場合があります。

※ゆるむ懸念がある場合はネジロックをご使用いただくと安心です。

13. アウターバレル、リコイルスプリングを取り付けて組み上げれば完成です。
